Энергосберегающие системы отопления

Компания «ГАЛАН» — российское предприятие, основанное в 1994 году.

Компания специализируется в области разработки и производства современных систем отопления помещений. Продукция компании во многом является альтернативой применяемым в настоящее время во всем мире нагревательным устройствам, таким, как котлы на жидком, твердом или газообразном топливе, которые в целом малоэффективны, дороги, громоздки, неудобны в монтаже и опасны в эксплуатации. Их технико-экономические показатели далеки от совершенства. Компания «ГАЛАН», используя наработки военно-космической отрасли и конверсионные разработки, создала электронагревательные приборы нового поколения — электродные котлы проточного типа, работа которых основана на ионизации теплоносителя, т.е. теплоноситель сам служит источником выделения тепла, что дает беспрецедентно высокий КПД, стремящийся к 100%. Данная технология относится к инновационным и расширяет представление о передаче энергии.

Продукция Компании «ГАЛАН» по дешевизне обслуживания, неприхотливости и высочайшей надёжности превосходит любых конкурентов. Высокое качество и нетривиальные технологии, невиданная ранее экономичность и надёжность позволяют компании долгие годы быть лидером рынка, расширять и совершенствовать продукт.

Компания СтройТех-Прим является официальным дилером и авторизованным Сервисным центром компании ГАЛАН.

На примере котла Новый Очаг — 6 (6кВт) ниже описана энергосберегающая система отопления.

Минимальный состав — однофазный электродный котел Новый Очаг — 6 (6 кВт) и двухканальный электронный регулятор температуры Навигатор (контроль температуры — по температуре «обратки» и защита от перегрева — по «подаче»). Навигатор, кроме регулирования температуры теплоносителя, защищает котел от перегрузки по току — отключение при превышении температуры теплоносителя выше допустимой на выходе котла («подачи»). Только при наличии Навигатора дается гарантия завода-изготовителя.

Дополнительно:

• Желательно, в качестве теплоносителя, использовать низкозамерзающий теплоноситель ГАЛАН, объем которого зависит от объема отопительной системы конкретного помещения (количество, тип радиаторов, диаметр и протяженность труб отопления).

Использование воды в качестве теплоносителя требует сложного технологического запуска котла в эксплуатацию с контролем электрической нагрузки и доведения проводимости (сопротивления) теплоносителя до соответствующего значения. В дальнейшем, при эксплуатации, необходим постоянный контроль изменения электрического сопротивления теплоносителя. Теплоноситель ГАЛАН упрощает запуск и эксплуатацию.

• Циркуляционный насос серии UPC 25-40 180 позволяет облегчить режим работы котла, увеличивая его ресурс, и быстрее поднять температуру в помещении, тем самым сокращает время включенного состояния котла и экономит электроэнергию.
• Возможна установка сотовой системы контроля и дистанционного управления оборудованием с помощью сотового телефона — Комфорт GSM (удаленный контроль технического состояния, предварительное включение системы отопления загородного дома перед приездом).

Экономия потребляемой электроэнергии от 20% до 40%, относительно ТЭНового котла, достигается за счет быстродействия электродных котлов с автоматикой, основанного на прямом преобразовании электрической энергии в тепловую непосредственно при прохождении электрического тока через теплоноситель, и постепенного увеличения мощности до номинальной при увеличении температуры теплоносителя (номинальная мощность котла достигается при температуре теплоносителя 75 градусов). Последнее означает, что при температуре теплосносителя меньше 75 градусов мощность котла — ниже номинальной при всех повторных циклах «включение» котла на протяжении суток, что в ТЭНовых котлах является величиной неизменной.

Возможна поставка электродных котлов ГАЛАН мощностью от 2 кВт до 50 кВт, обеспечивающих отопление помещений от 30 кв.м до 700 кв.м при высоте 2,5 м. Допускается каскадное включение котлов.

Очаг — 3 (3 кВт), 1-но фазный — до 75 кв.м при высоте — 2,5 м

Очаг — 6 (6 кВт), 1-но фазный — до 120 кв.м при высоте — 2,5 м

Гейзер 9 (9 кВт), 3-х фазный — до 180 кв.м при высоте — 2,5 м.

Гейзер 15 (15 кВт), 3-х фазный — до 280 кв.м при высоте — 2,5 м.

Вулкан 25 — до 380 кв.м, Вулкан 36 — до 580 кв.м, Вулкан 50 — до 800 кв.м

Для определения необходимой мощности и количества конвекторов для помещений покупателя возможно тестирование до 2-х суток в домашних условиях покупателя.

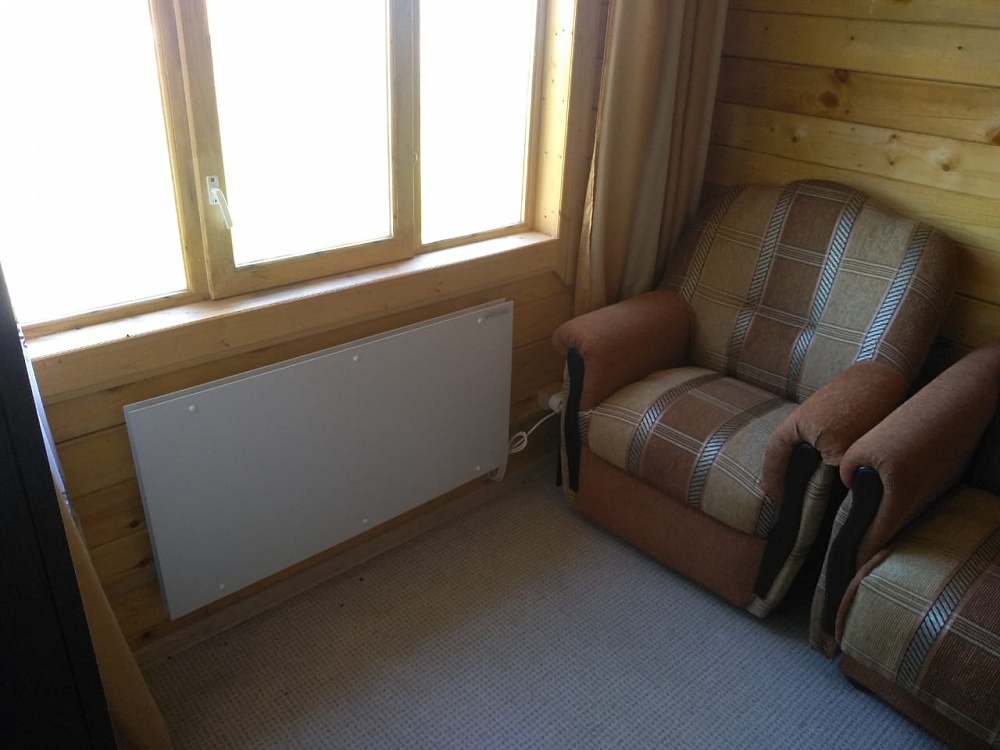

Ноу-хау энергосберегающего обогревателя КОУЗИ является его нагревательный элемент, который и обеспечивает минимальное потребление электроэнергии и имеет высокую теплоотдачу.
Корпус электрообогревателя изготовлен из стали толщиной 0,7 мм, окрашен полимерной краской белого цвета со всех сторон, что полностью исключает коррозию. Радиатор, встроенный в корпус обогревателя, изготовлен из оцинкованной стали. Резистивный электронагреватель выполнен из металлической нити монтированной в термостойкий пластик. Электрообогреватель изготовлен из антикоррозийных материалов, что позволяет использовать его во влажных помещениях.
Экономия при эксплуатации достигается за счёт того что, происходит двойной принцип обогрева помещения:
• Конвекция 60%: холодный воздух поступает через решётку в нижней части обогревателя, проходит через нагревательный элемент, расположенный внутри прибора, и выходит уже нагретым через верхнюю часть обогревателя, плавно распространяясь по помещению.
• Тепловое излучение 40%: тепло исходит от лицевой и тыльной сторон поверхности обогревателя.
Температура самого нагревательного элемента не поднимается выше +75 градусов (450 Вт) и +85 градусов (720 Вт). Обогреватель не сушит воздух, не выжигает пыль. Прибор пожаробезопасен, имеет высокую степень защиты от поражения электрическим током. Прост в обслуживании, не боится перепадов напряжения, не требует присмотра при эксплуатации. Умеренная температура поверхности обогревателя даёт возможность использования системы отопления КОУЗИ в дошкольных учреждениях.

Основным достоинством электрообогревателя является:
• Малое потребление электроэнергии;
• Высокая теплоотдача;
• Современный дизайн;
• Простота в обслуживании;
• Надёжность;
• Не сжигает кислород.

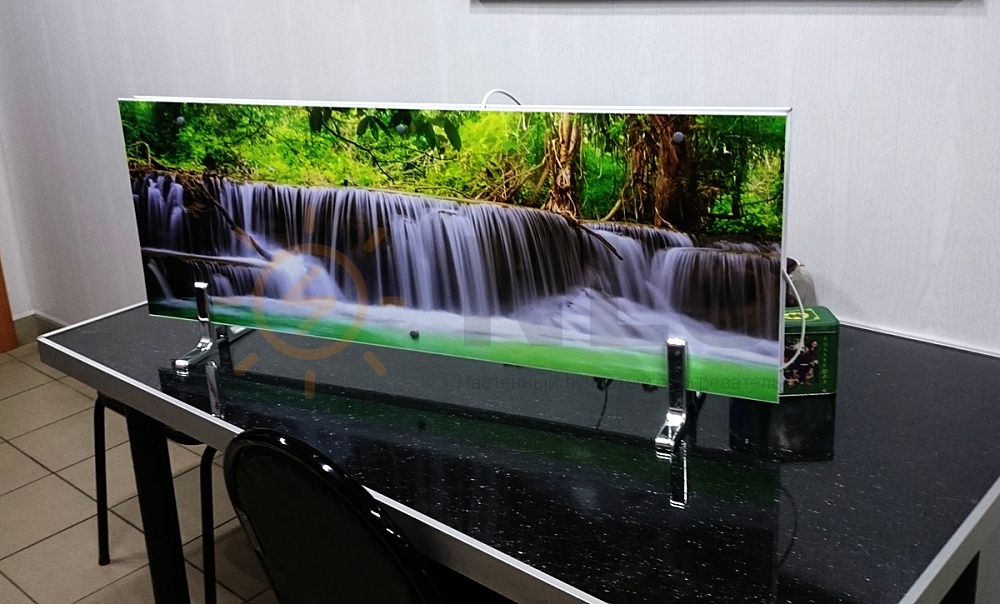

По заказу электрообогреватели могут быть цветные, с нанесенным рисунком.

Характеристики:

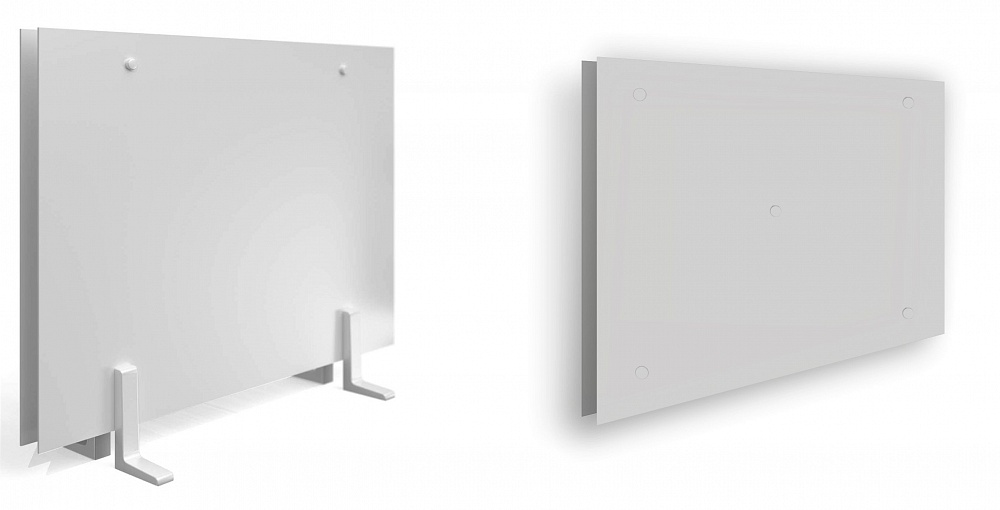

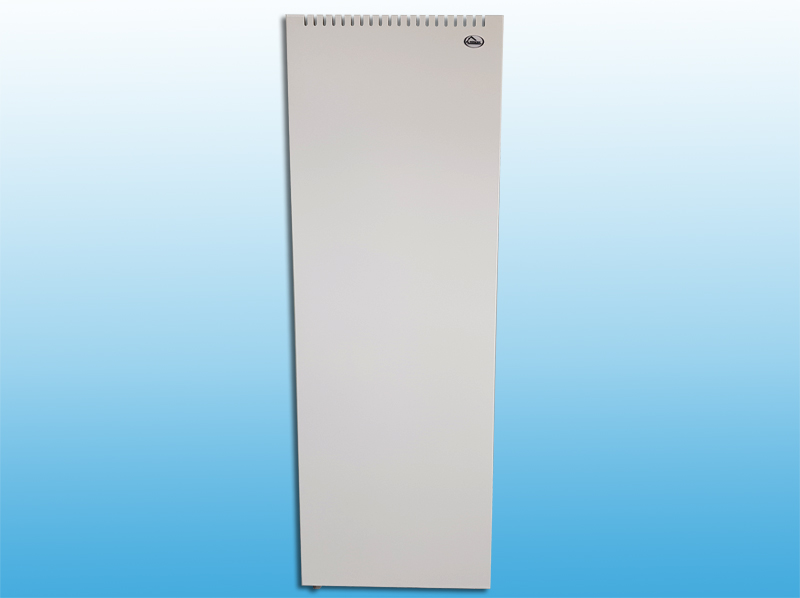

Конвектор электрический энергосберегающий КОУЗИ 450 Вт
• Размер КОУЗИ 450 Вт: М2 — 750х500х30 мм, М3 — 950х350х33 мм, В3 — 350х990х34 мм
• Вес — 8 кг
• КПД — 99,7-99,9%
• Мощность — 0,45кВт
• Выделяемая тепловая мощность — 449,9Вт
• Напряжение — 220-240 вольт
• Класс защиты — 1
• Степерь защиты — I P 24
• Площадь обогрева — до 15 м2

По заказу электрообогреватели могут быть изготовлены цветными, с нанесенным рисунком.

Конвектор электрический энергосберегающий КОУЗИ 720 Вт
• Размер КОУЗИ 720 Вт: Н2 — 750х500х40 мм, Н3 — 1050х350х40 мм
• Вес — 11 кг
• КПД — 99,7-99,9%
• Мощность — 0,72 кВт
• Выделяемая тепловая мощность — 719,9Вт (±5%)
• Напряжение — 220-240 вольт
• Класс защиты — 1
• Степерь защиты — I P 24
• Площадь обогрева — до 25 м2

Конвектор электрический энергосберегающий Плинтус КОУЗИ 300 Вт.
• Размер Плинтус КОУЗИ 300 Вт — 1050х150х40 мм
• КПД — 99,7-99,9%
• Мощность — 0,3кВт
• Выделяемая тепловая мощность — 299,9Вт
• Класс защиты — 1
• Степерь защиты — I P 24
• Площадь обогрева — до 10 м2
• Крепление — настенное, напольное

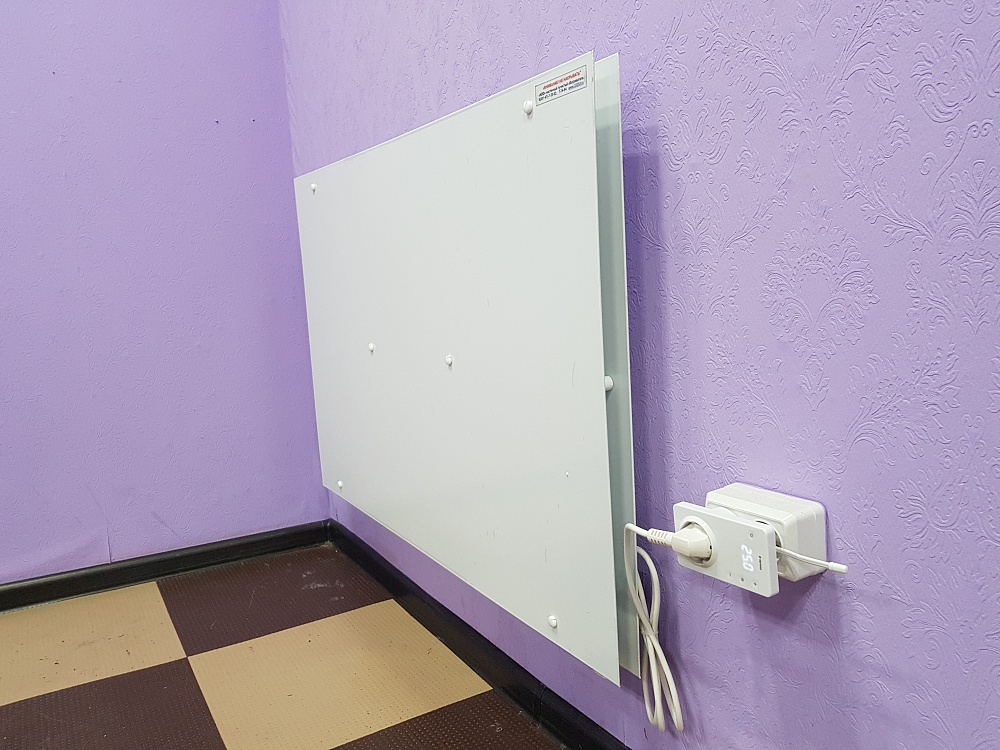

Конвектор электрический энергосберегающий КОУЗИ 720 Вт С3 (корпус из закаленного стекла)
• Размер КОУЗИ 720 Вт С3 (корпус из закаленного стекла) — 1100х4330х45 мм
• Вес — 15 кг
• КПД — 99,7-99,9%
• Мощность — 0,472кВт
• Выделяемая тепловая мощность — 719,9Вт (±5%)
• Напряжение — 220-240 вольт
• Класс защиты — 1
• Степерь защиты — I P 24
• Площадь обогрева — до 25 м2

Циркуляционные насосы UNIPUMP

Циркуляционные насосы серии UPC – с мокрым ротором предназначены для принудительной циркуляции теплоносителя в одно- или двухтрубных системах отопления, горячего или холодного водоснабжения при стабильном или слабоменяющимся расходе. Ротор находится в перекачивающейся среде, от статора отделяется гильзой из нержавеющей стали, подшипники смазываются и охлаждаются перекачивающейся жидкостью. Двигатель однофазный, с термозащитой, работает на 3-х скоростях, переключение механическое.
Корпус насоса – чугун.
Максимальное давление в системе – 10 бар.
Диапазон температур рабочей жидкости — +2 — +110 градусов.
Гарантийный срок – 5 лет.

Характеристики: 25-40 32-40 25-60 32-60 25-80 32-80
Внешняя резьба 1½» 2″ 1½» 2″ 1½» 2″
Проходное сечение 1″ 1¼» 1″ 1¼» 1″ 1¼»
1-я ступень
(сила тока/мощность) 0,15А/32Вт 0,25А/55Вт 0,60А/135Вт
2-я ступень
(сила тока/мощность) 0,22А/48Вт 0,35А/70Вт 0,85А/190Вт
3-я ступень
(сила тока/мощность) 0,28А/62Вт 0,45А/100Вт 1,0А/225Вт

Группы безопасности систем отопления UNIPUMP

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик.
Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.
Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.
Автоматический воздухоотводчик. Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.
Манометр – для контроля давления в системе отопления.

Группа безопасности котла 1″-1/2″

Группа безопасности котла 1″ — 3/4″

Группа безопасности котла 1″ — 3/4″ КОМПАКТ

Расширительные баки для систем отопления UNIPUMP

Мембранный расширительный бак для систем отопления предназначен для компенсации температурного расширения теплоносителя в замкнутых системах отопления. Изготовлен из стали. Внутри расположена мембрана EPDM, которая разделяет бак на две камеры – водяную и воздушную. В воздушной камере находится предварительно закаченный на заводе-изготовителе воздух. Со стороны воздушной камеры на корпусе бака расположен пневмоклапан для регулировки давления воздуха.
Диапазон температур – 0 — +90С.
Максимальное давление – 6 бар.
Давление сжатого воздуха в воздушной камере – 1,5 бар.
Гарантия – 2 года.

Расширительный бак для систем отопления, 5 л (8 л, 12 л) (вертикальный), мембрана — EPDM, d — 152 мм, Н — 305 мм, присоединение — размер — 1″.

Теплообменники KELVION

Теплообменник для систем отопления пластинчатый, паяный KELVION GBE100M-24, 9 кВт. Германия.

Теплообменник механически разделяет контур теплоносителя котельного оборудования от контура приборов отопления, горячего водоснабжения. Для электродных котлов ГАЛАН, где теплоносителем является этиленгликоль, специально изготовленный необходимого электрического сопротивления для облегчения процесса запуска и эксплуатации котлов это особенно актуально. Количество этиленгликоля в первичном контуре — минимальное, составляет несколько литров. Во вторичном контуре (в радиаторах), при этом, используется вода. Данный теплообменник специально разработан для систем отопления с электродными котлами ГАЛАН.

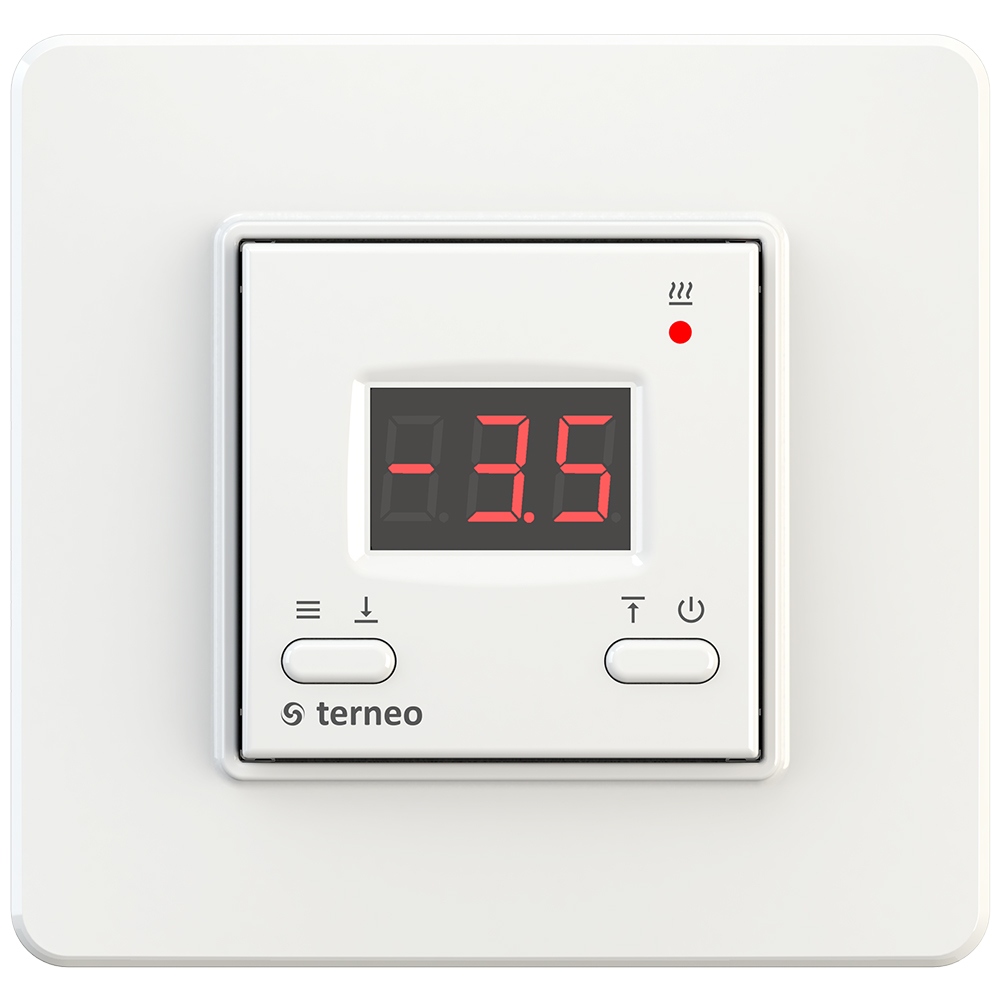

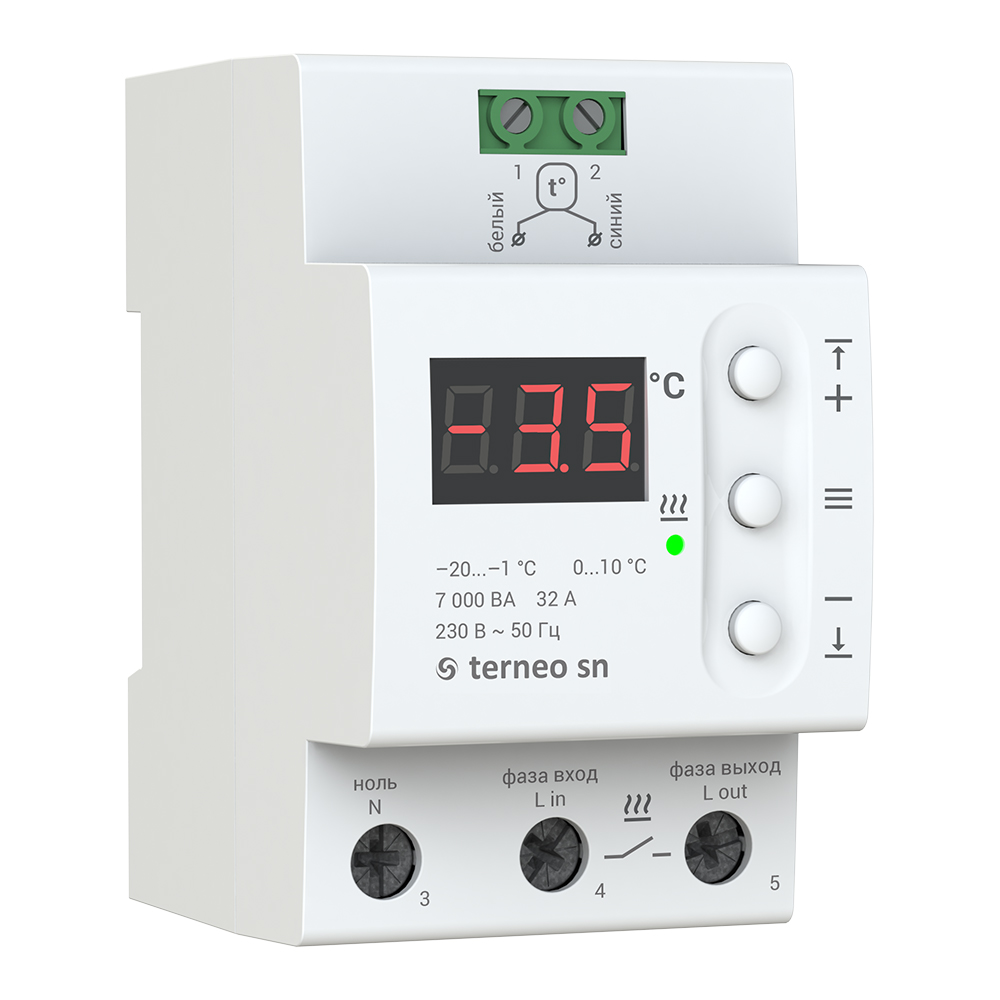

Терморегуляторы — Welrok, применяются для регулирования температуры обогревательных и охлаждающих приборов. Благодаря терморегуляторам возможно точное управление температурой в заданном диапазоне.
Терморегуляторы работают по принципу выключателя, которым руководит температура. Пользователь задает желаемую температуру, а терморегулятор стремится ее достичь, включая и выключая обогреватель.
Помимо комфортных условий, благодаря терморегулятору, вы получаете экономию электроэнергии до 50 %.

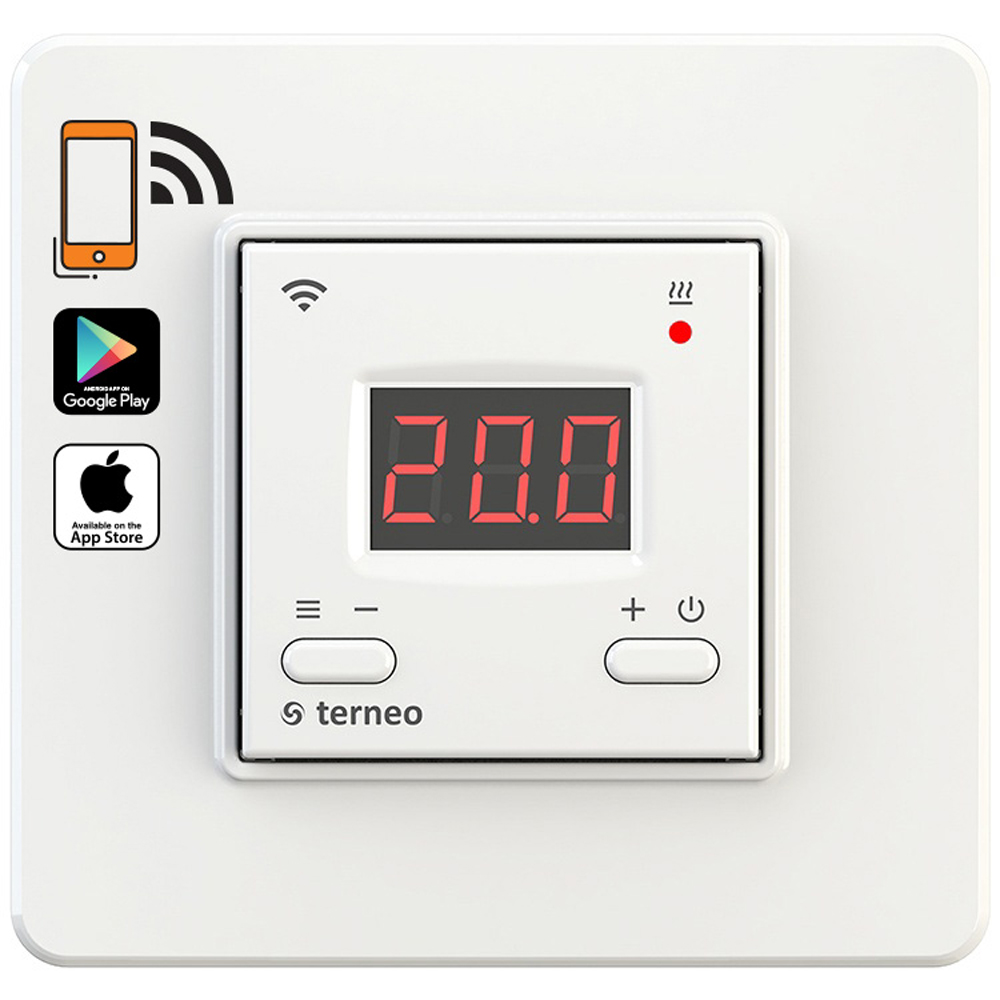

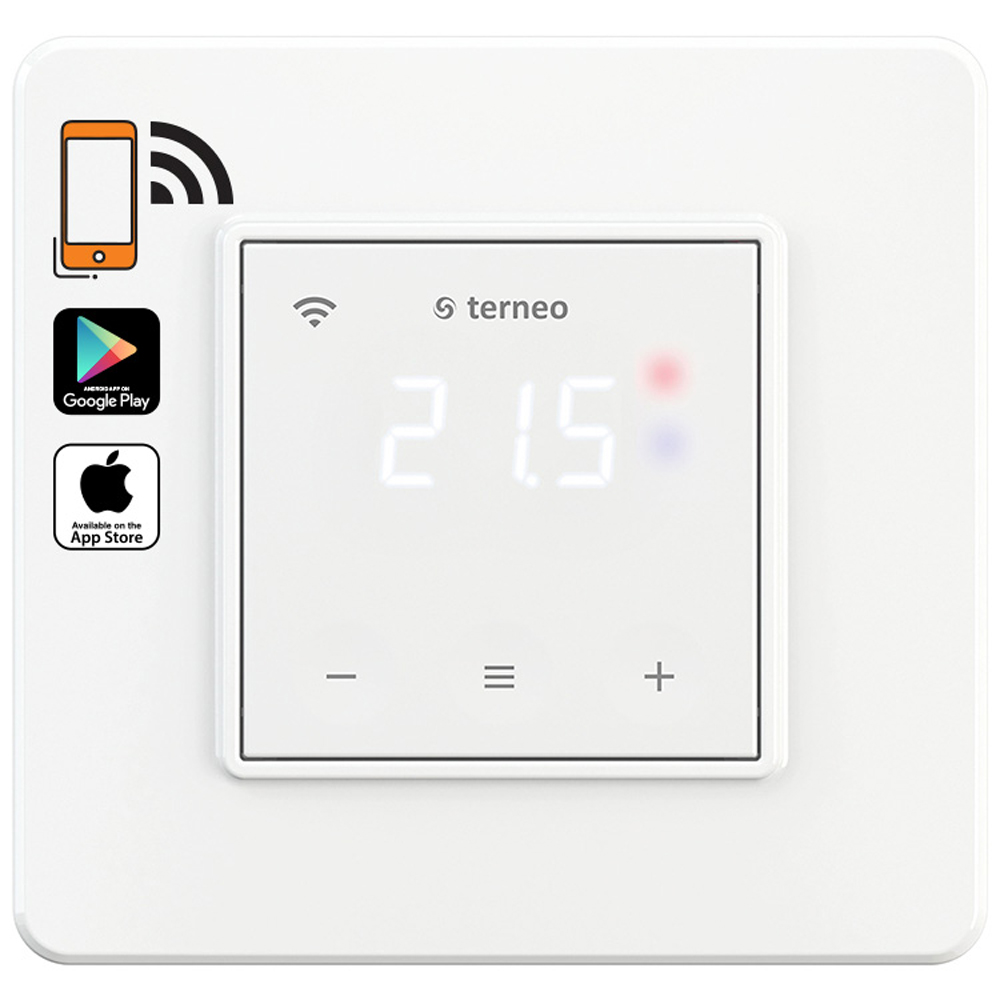

Терморегулятор «облачный» (WiFi), программируемый Welrok az позволяет управлять удаленно с любого смартфона, планшета с доступом в Интернет. “Облако” предназначено для надежного хранения данных в сети Интернет, удобного и надежного удаленного подключения и управления. Благодаря терморегулятору стала возможной реализация системы «умный дом», которая обеспечит безопасность, комфорт и максимальное энергосбережение.

Гарантия 5 лет.

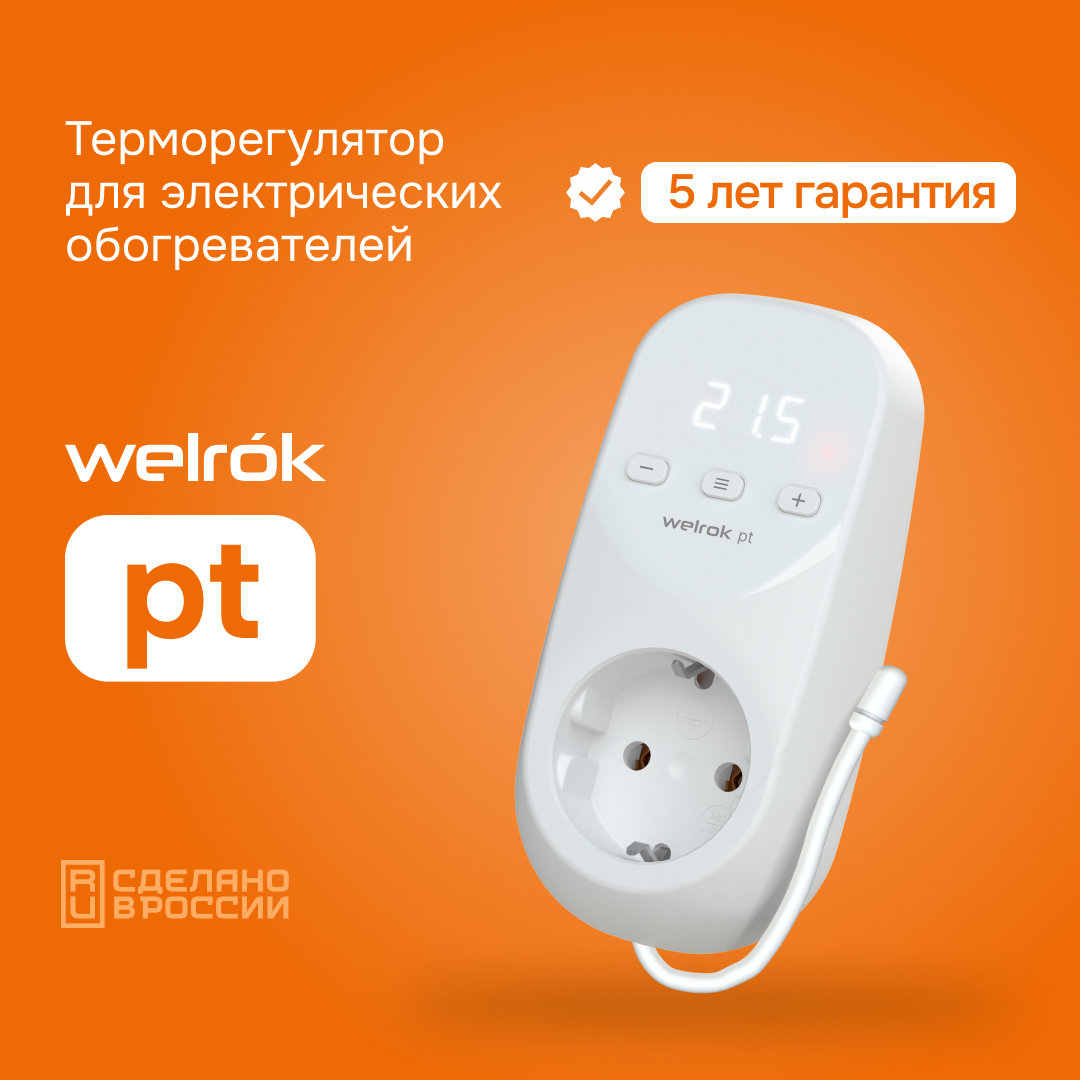

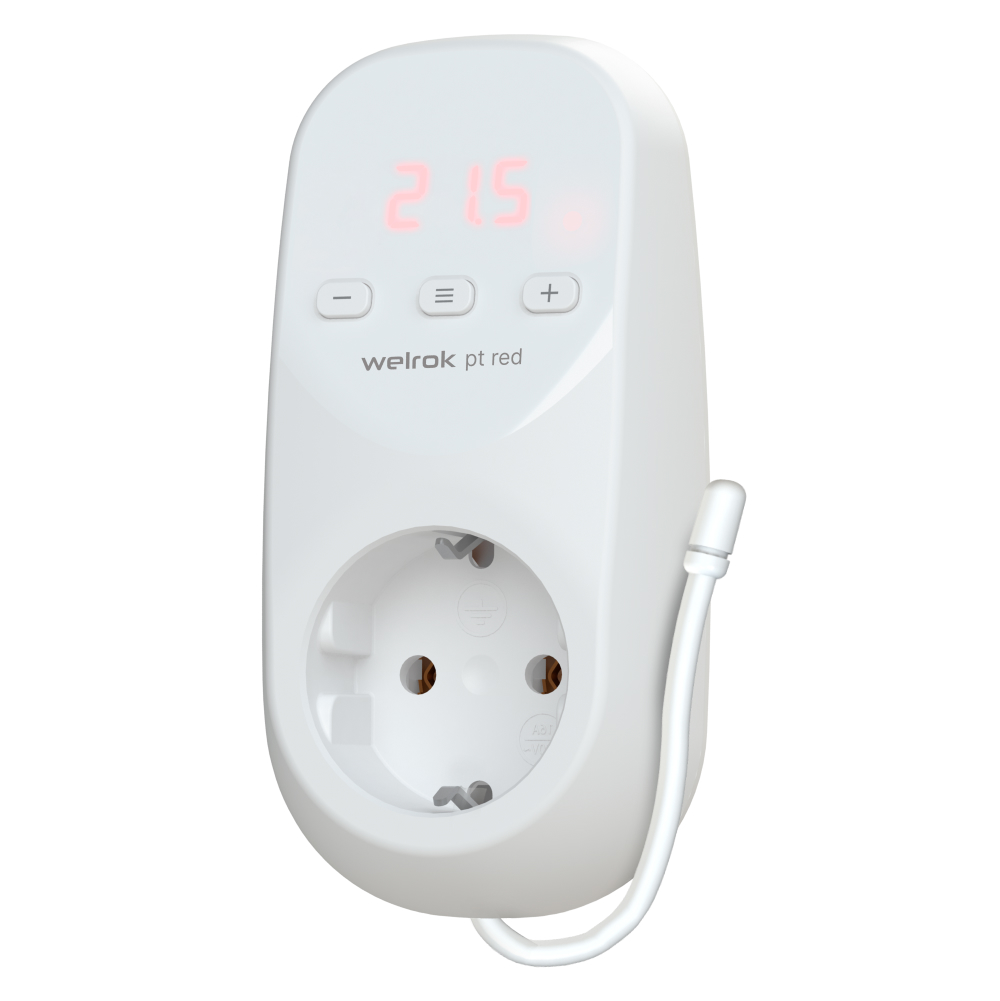

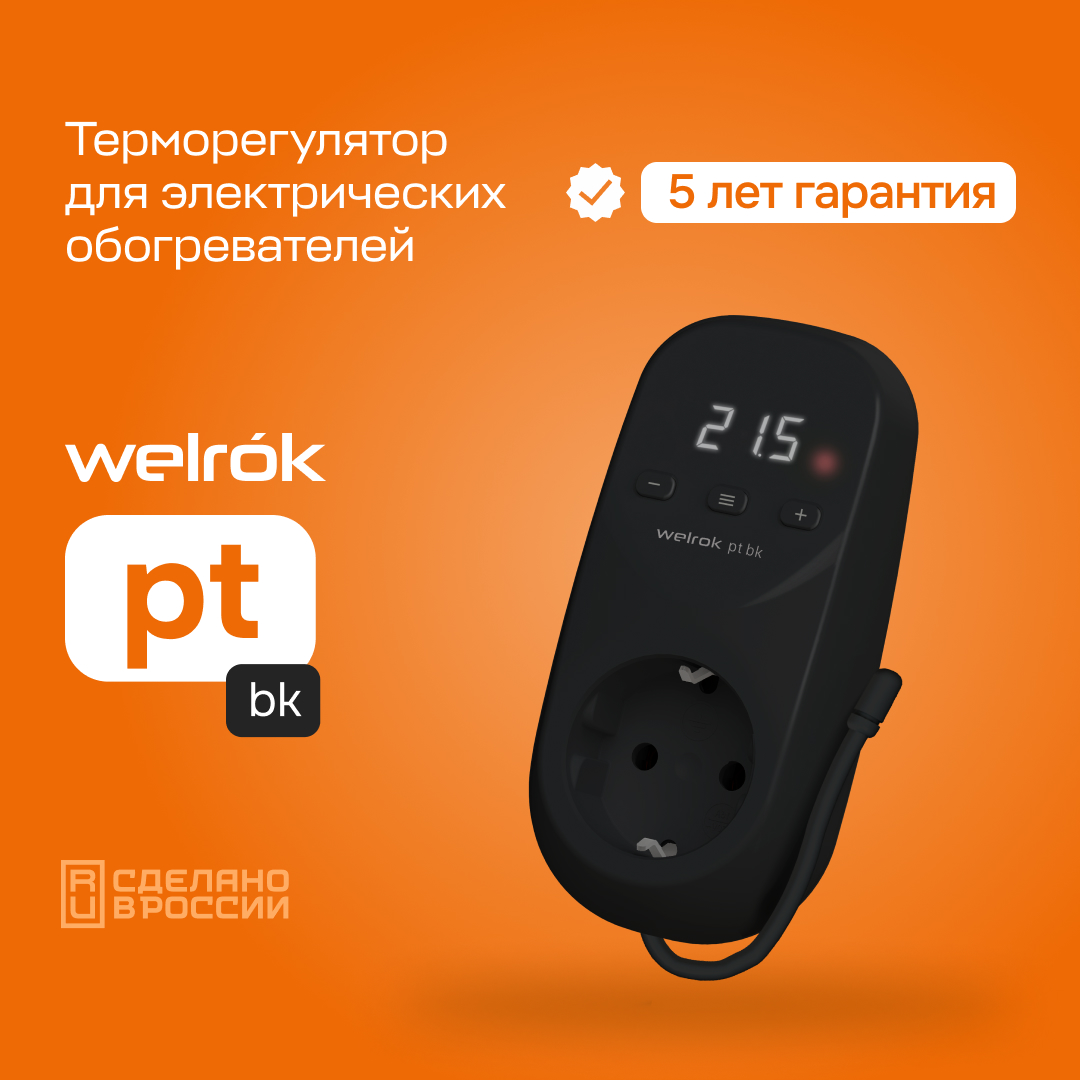

Терморегуляторы в розетку

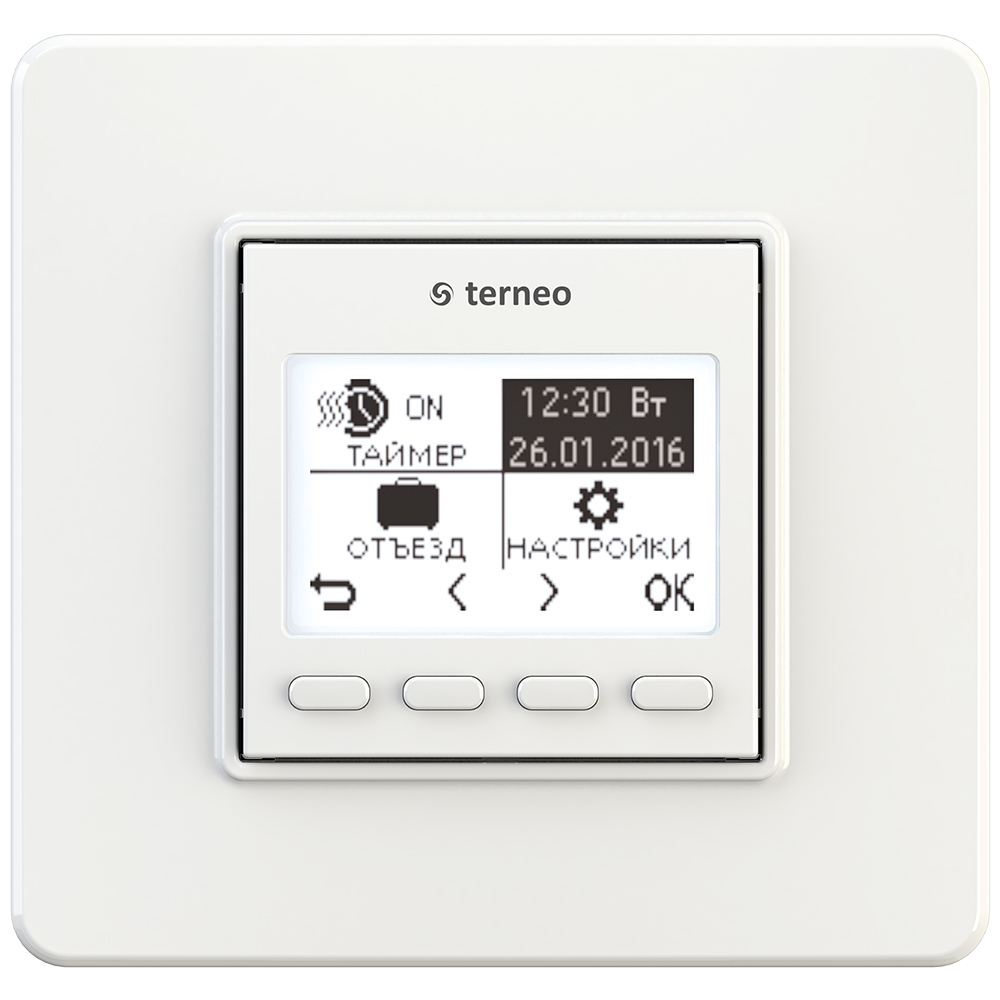

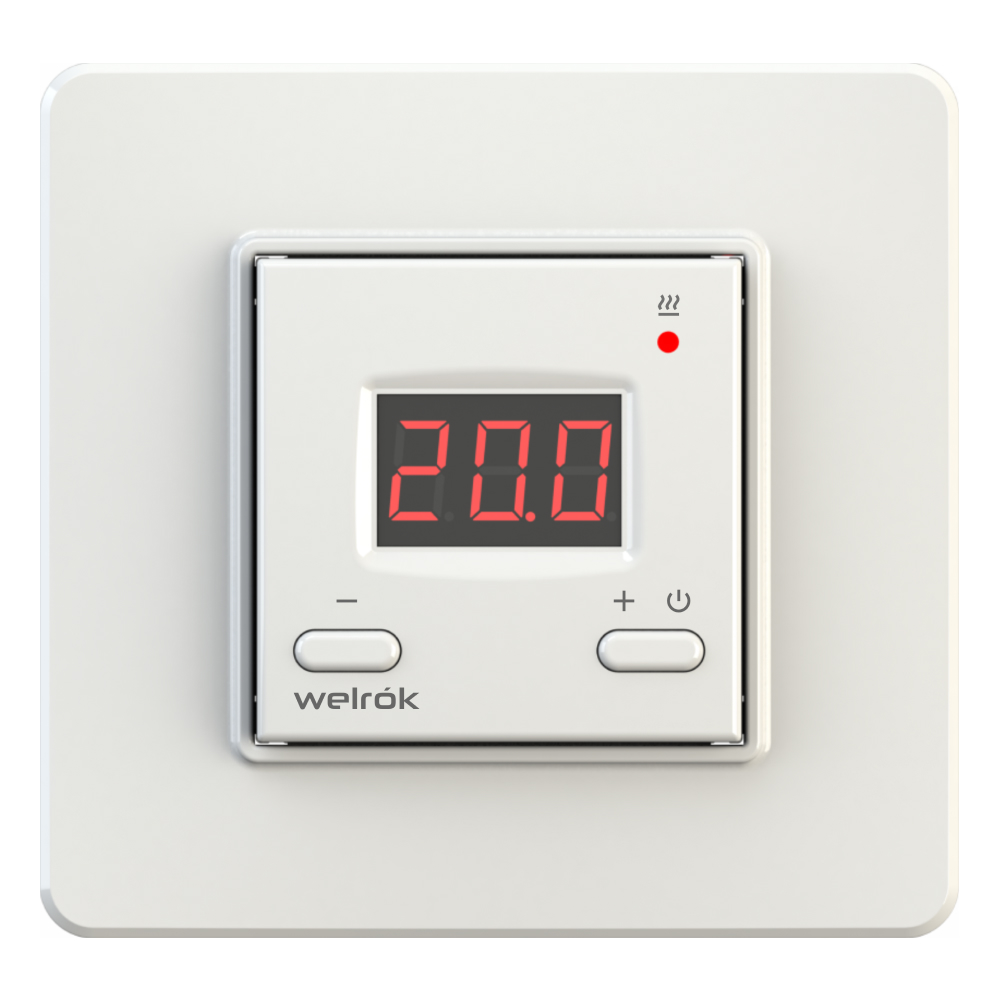

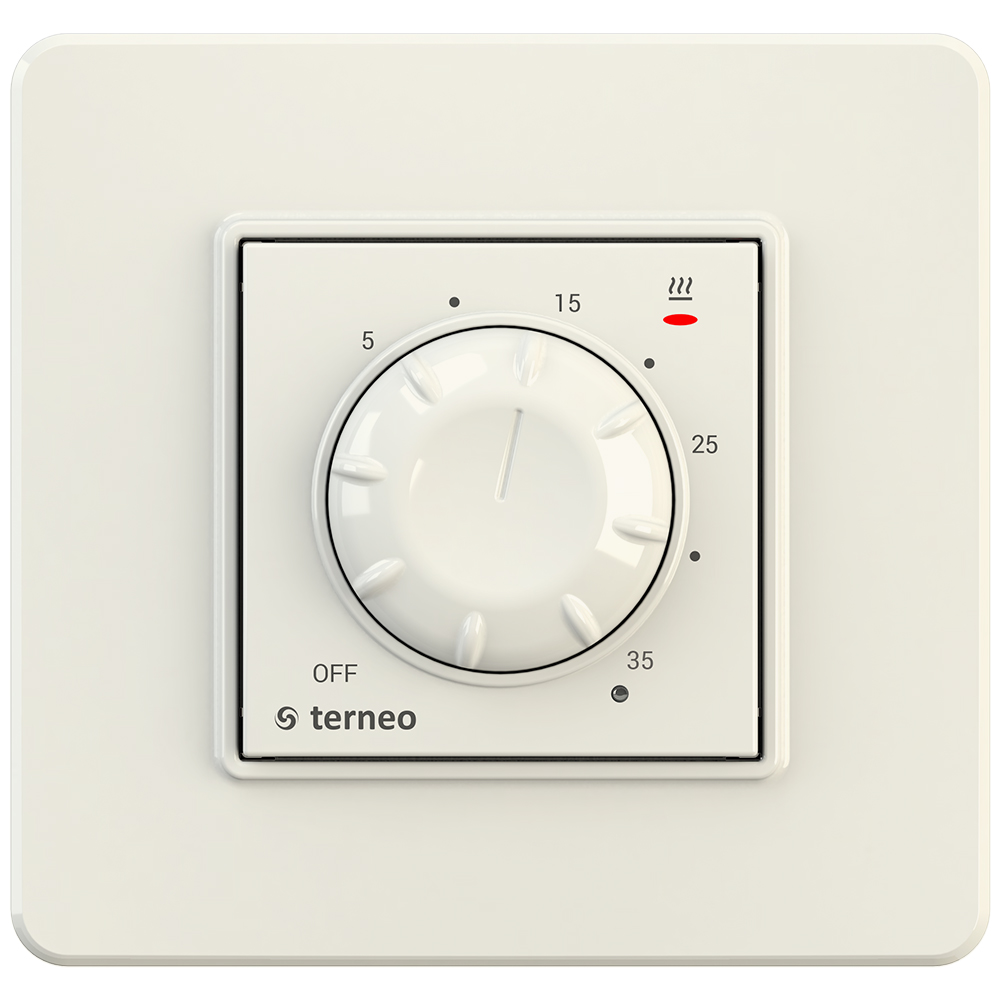

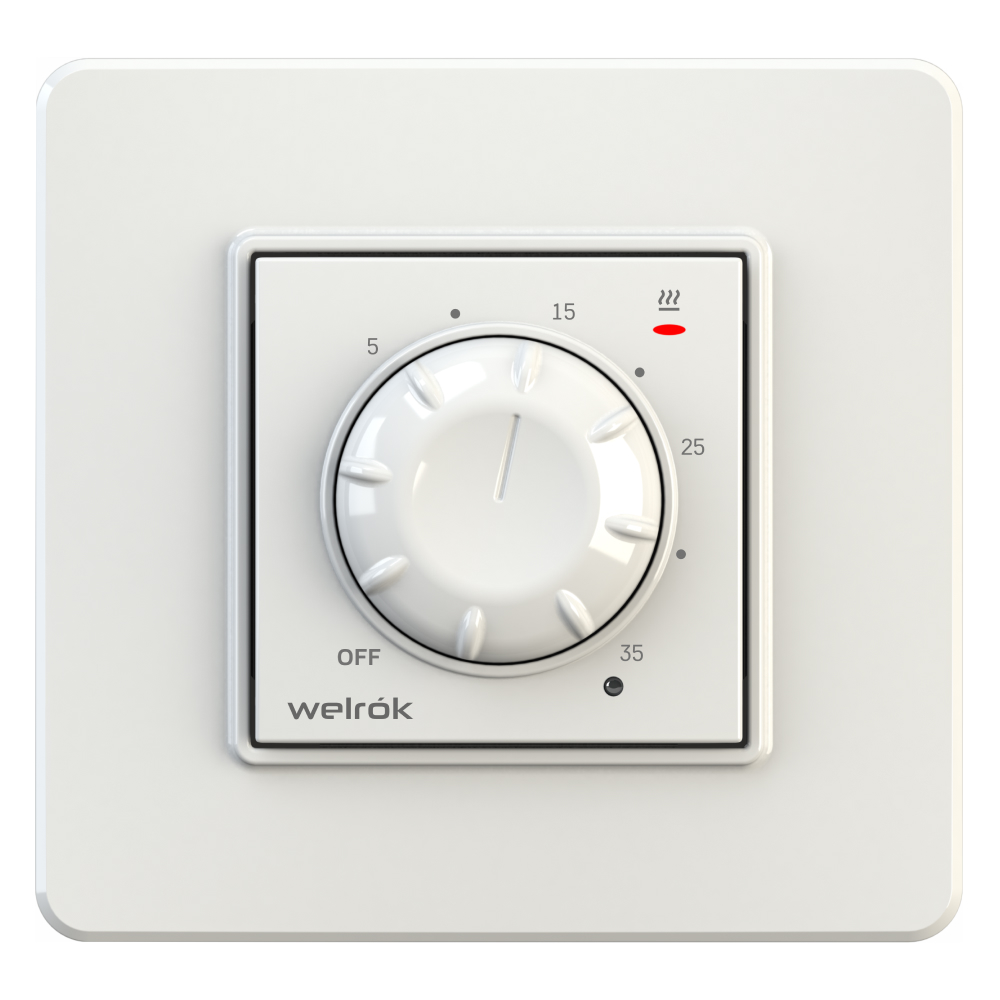

Терморегуляторы для внутренней установки

Для систем охлаждения и вентиляции

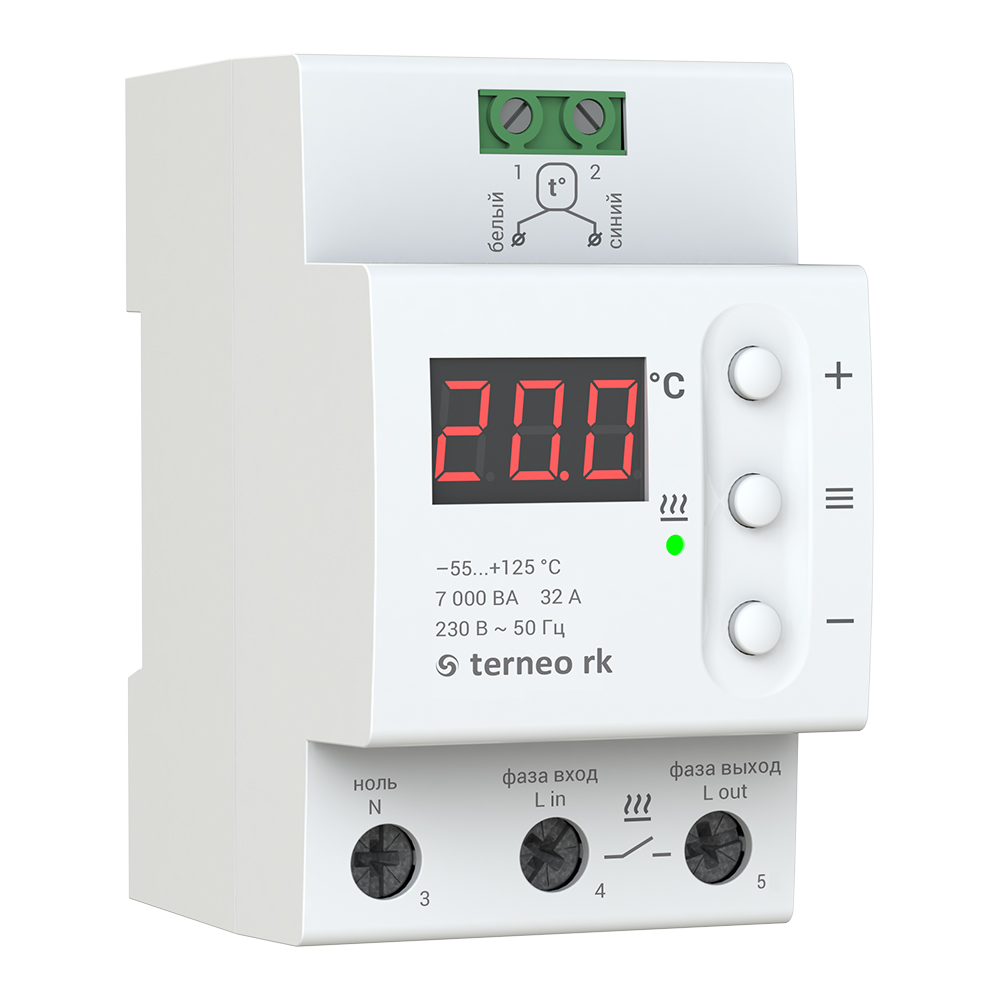

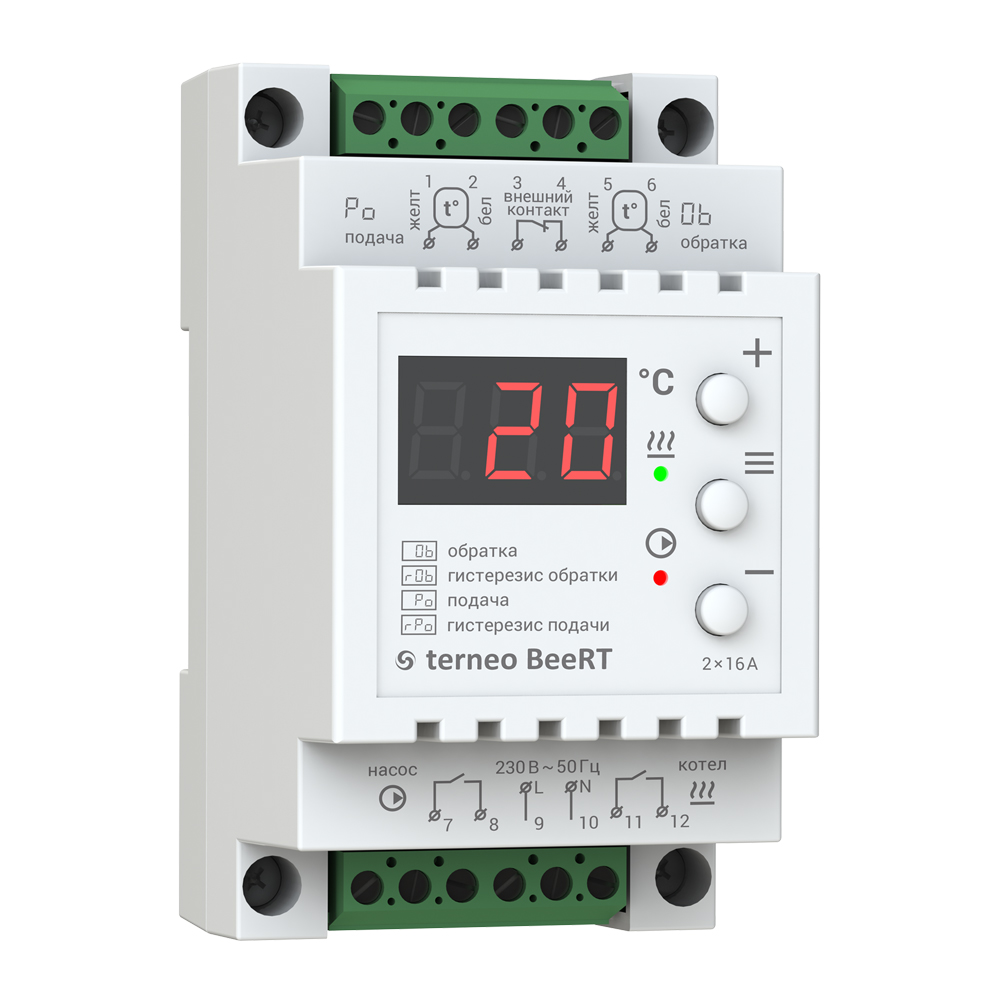

Для электрических котлов

Терморегулятор «облачный» (WiFi), программируемый Welrok az

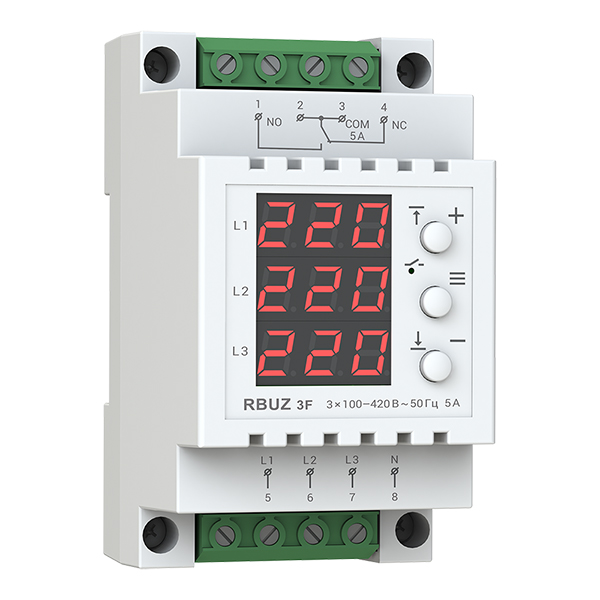

Большое количество аварийных участков ЛЭП и трансформаторных подстанций до сих пор остается основной проблемой электросетей России и стран СНГ. В результате постоянно растущих потребностей населения увеличивается число бытовых приборов и потребляемая мощность. Это ведет к перегрузке электрической инфраструктуры. Нестабильные линии характеризуются скачками и всплесками уровня напряжения, которые приводят к поломке, сокращению срока службы или неправильной работе большей части бытовых приборов. Для предотвращения поломок бытовой техники и промышленного оборудования служат реле контроля напряжения, тока, мощности — Welrok.
Реле Welrok работают по принципу отсекателя.
Когда параметры сети выходят за допустимые нормы — срабатывает электромагнитное реле и прибор отключает подачу электричества. После возвращения сети к нормальным параметрам подача электричества возобновляется.
Основные преимущества реле Welrok:
— высокое качество продукции.
— запоминание параметров аварийного отключения.
— индикация текущих характеристик (напряжение/сила тока) электрической сети.
— срок гарантии: 10 лет.

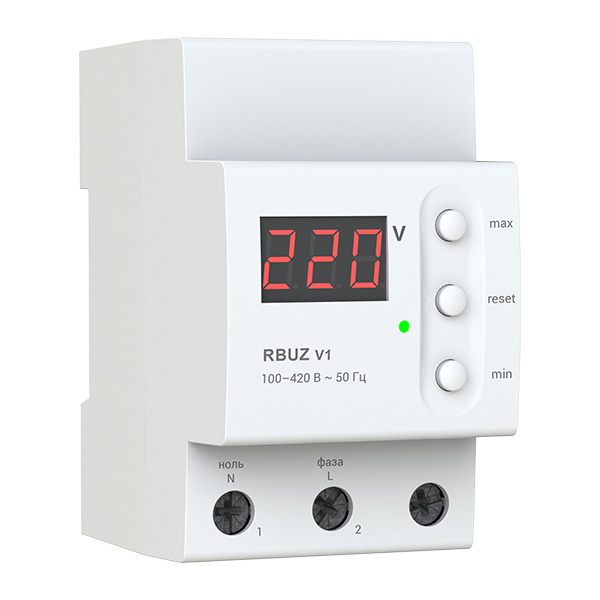

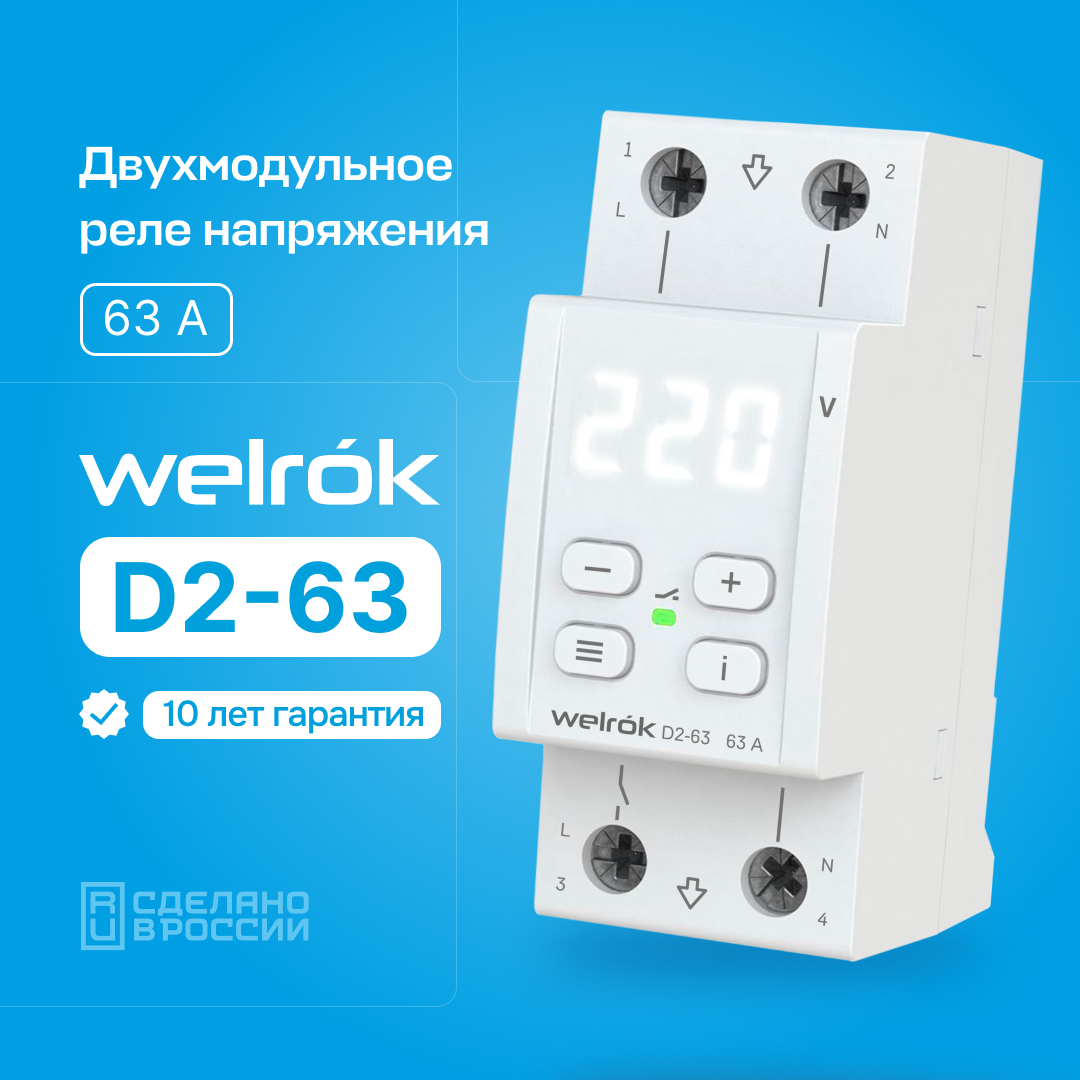

Реле напряжения однофазные Welrok D2-40…D2-63

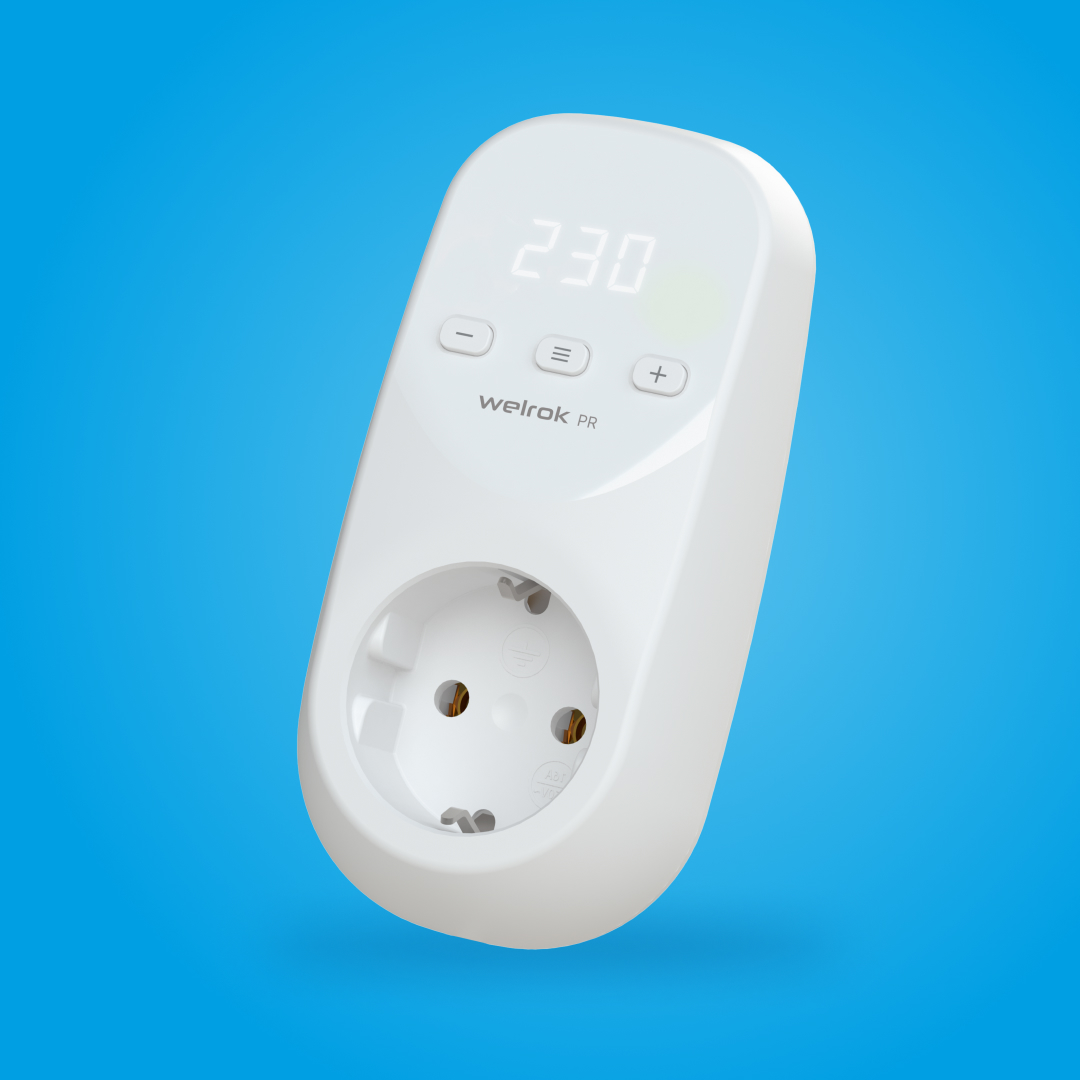

 Реле напряжения в розетку Welrok  PR

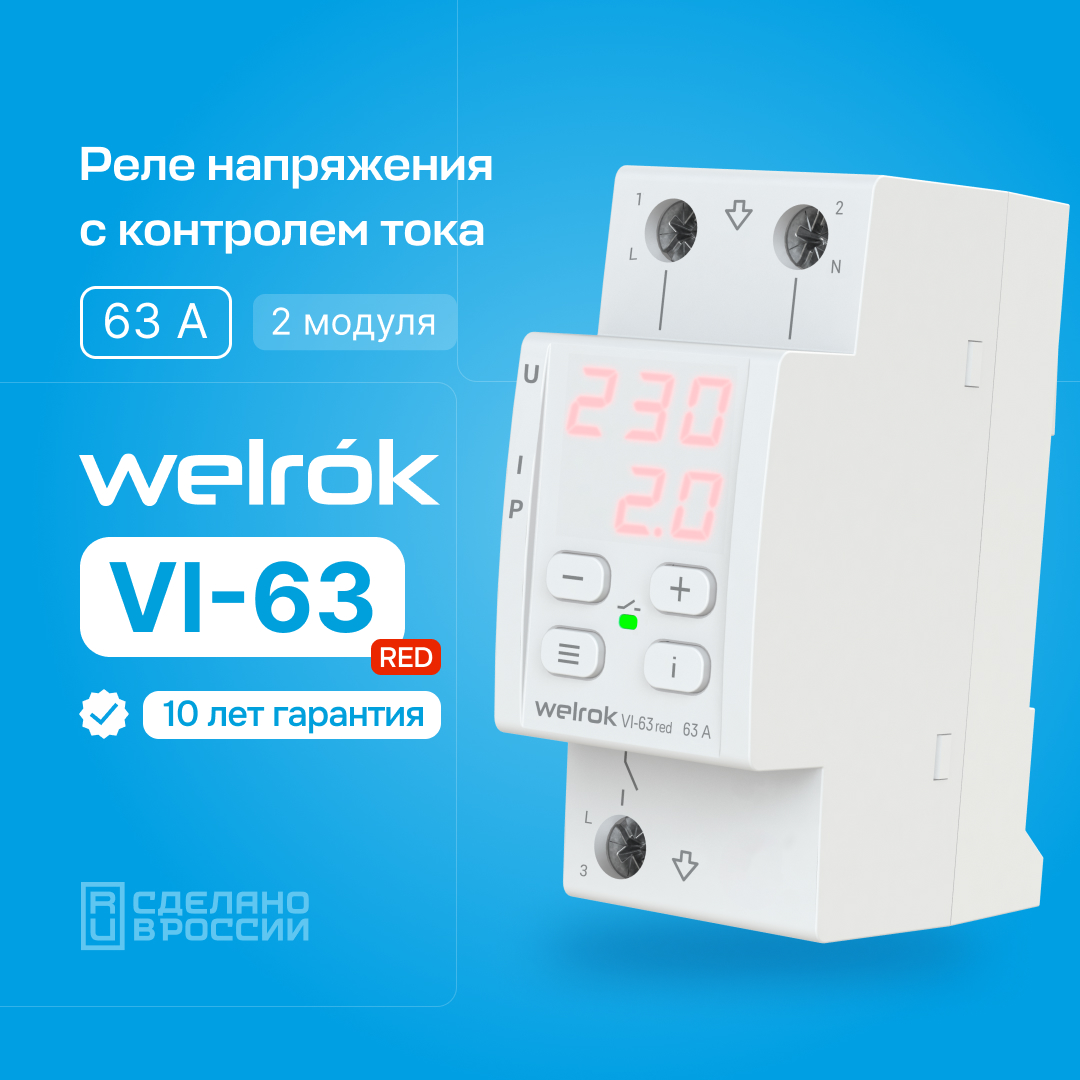

Реле напряжения с контролем мощности или тока Welrok VI40…VI63

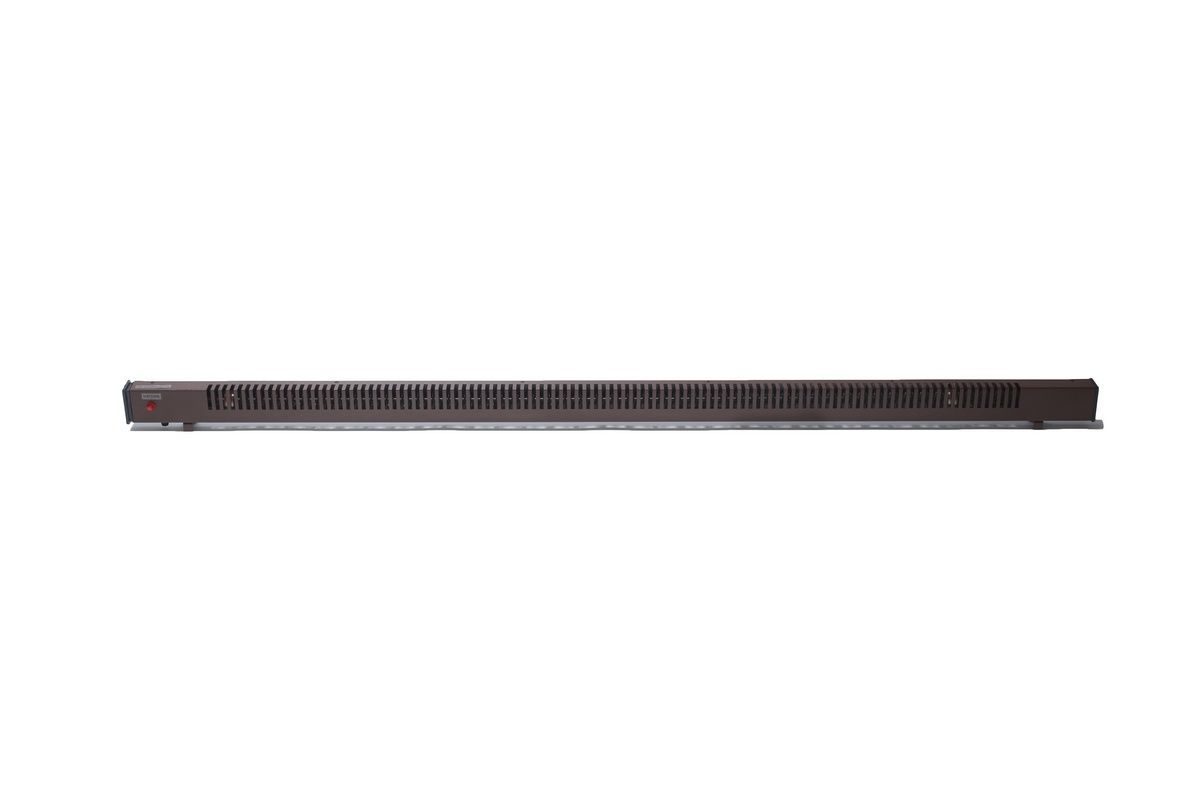

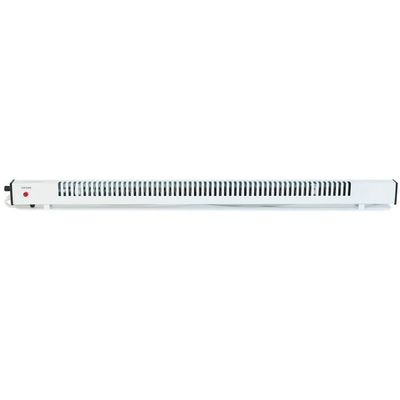

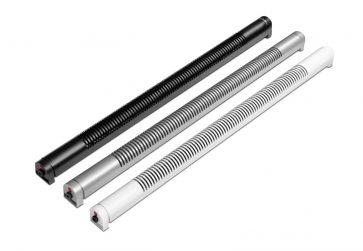

Конвектор электрический плинтусный энергосберегающий МЕГАДОР MG 400 Вт.

Для определения необходимой мощности и количества конвекторов для помещений покупателя возможно тестирование до 2-х суток в домашних условиях покупателя.

ПЛИНТУСНЫЙ электрический конвектор, размещенный у наружной стены, уменьшает теплопотери и увеличивает энергосберегающий эффект.
Действие плинтусного обогревателя основано на принципе тепловой завесы, равномерного прогрева наружной стены, которая отделяет комнату от внешней среды. В таком случае тепловая завеса выступает как своеобразный щит, который защищает помещение от потери тепла, а прогретая стена дополнительно нагревает комнату (как известно, традиционное размещение отопительных батарей под окнами уменьшает потери тепла).
Статистика показывает, что на обогрев наружных стен в помещении расходуется до 30 – 35% тепла. Плинтусные обогреватели исключают эти теплопотери, обеспечивая экономию электроэнергии.
Особенно эффективны плинтусные конвекторы, размещенные на полу у витражных окон. Размер 75х50 мм позволяет им органично вписываться в интерьер помещения.
Плинтусные конвекторы серии MG позволяют создавать нагревательную линейку любой длины, составленную из конвекторов длиной 1 м и 1,5 м.
Обогреватель не сушит воздух, не выжигает пыль. Прибор пожаробезопасен, имеет высокую степень защиты от поражения электрическим током.
В корпусе конвектора нет ничего, кроме нагревательного элемента, что обеспечивает высокую надежность оборудования.
Подключается через терморегуляторы механические, электронные кнопочные, в розетку (программируемые, WiFi).
Мощность 400 Вт
Размер:
— 1040х75х50
— 1540х75х50
Цвет коричневый, белый, черный.
Подключение — левостороннее и правостороннее.

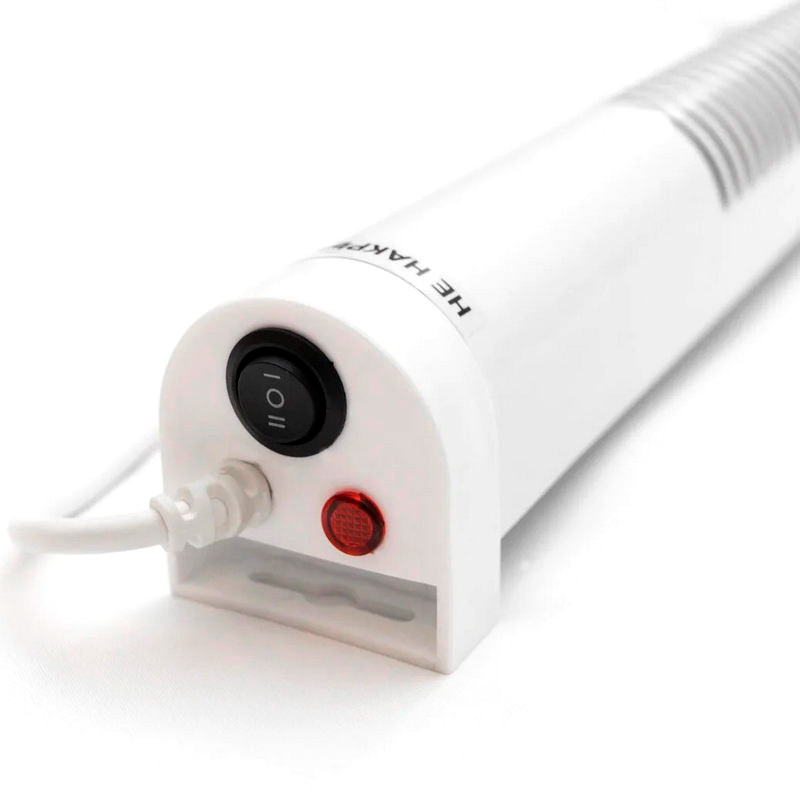

НОВИНКА!
Полукруглая форма, универсальное подключение.

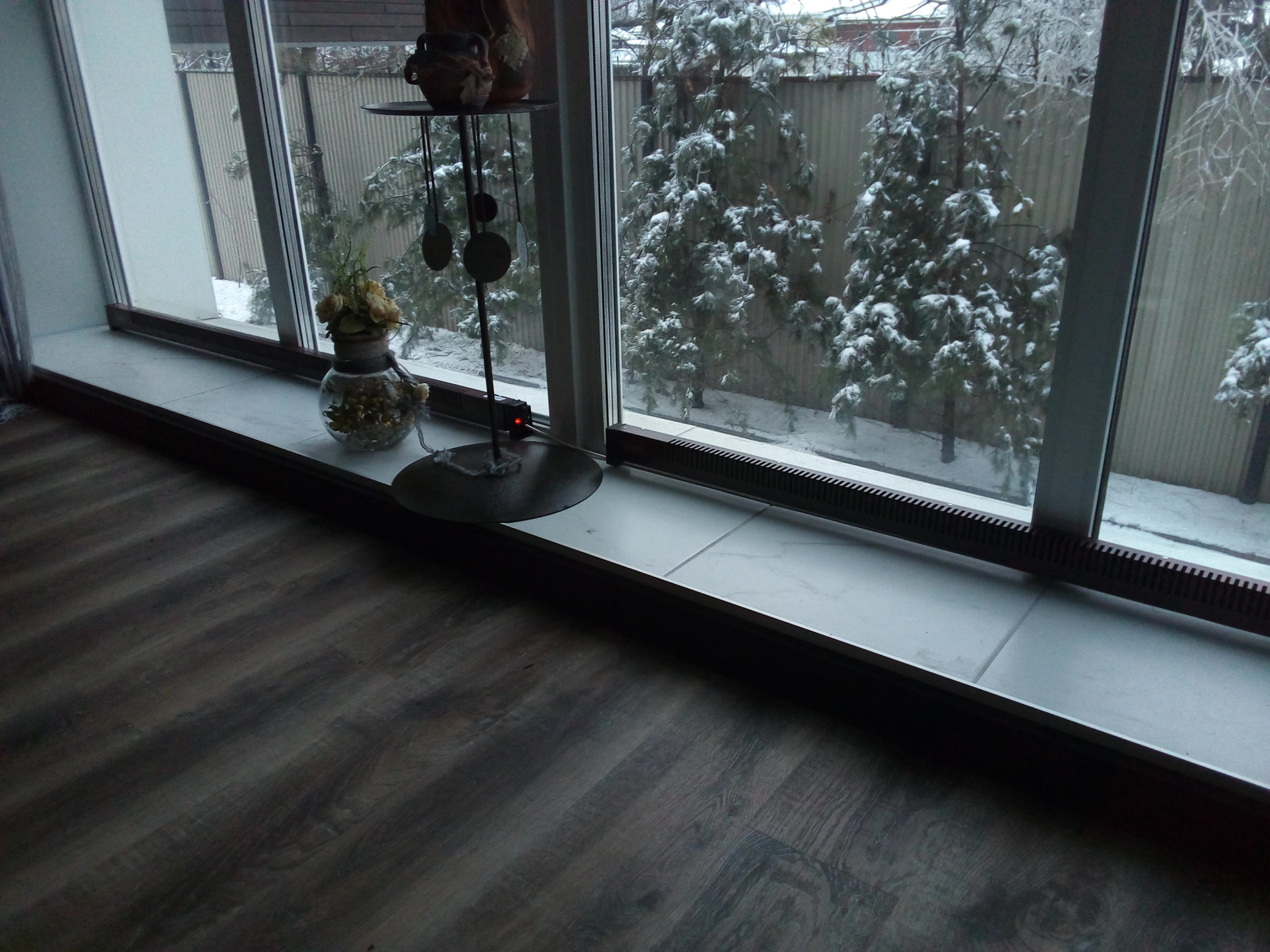

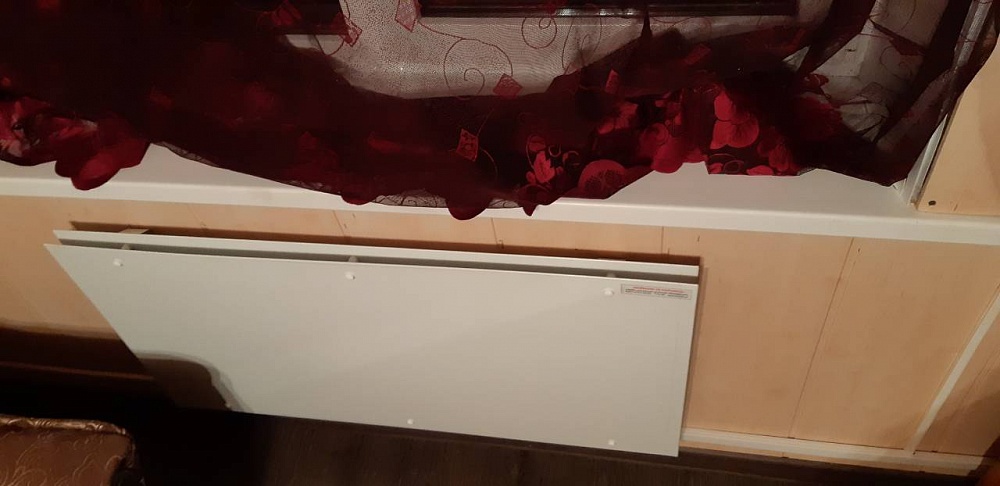

На фото, реально, два конвектора 150 см по 400Вт при витражном окне 250х350 см зимой при температуре наружного воздуха «-20» нагревают комнату 32м2 до «+22».

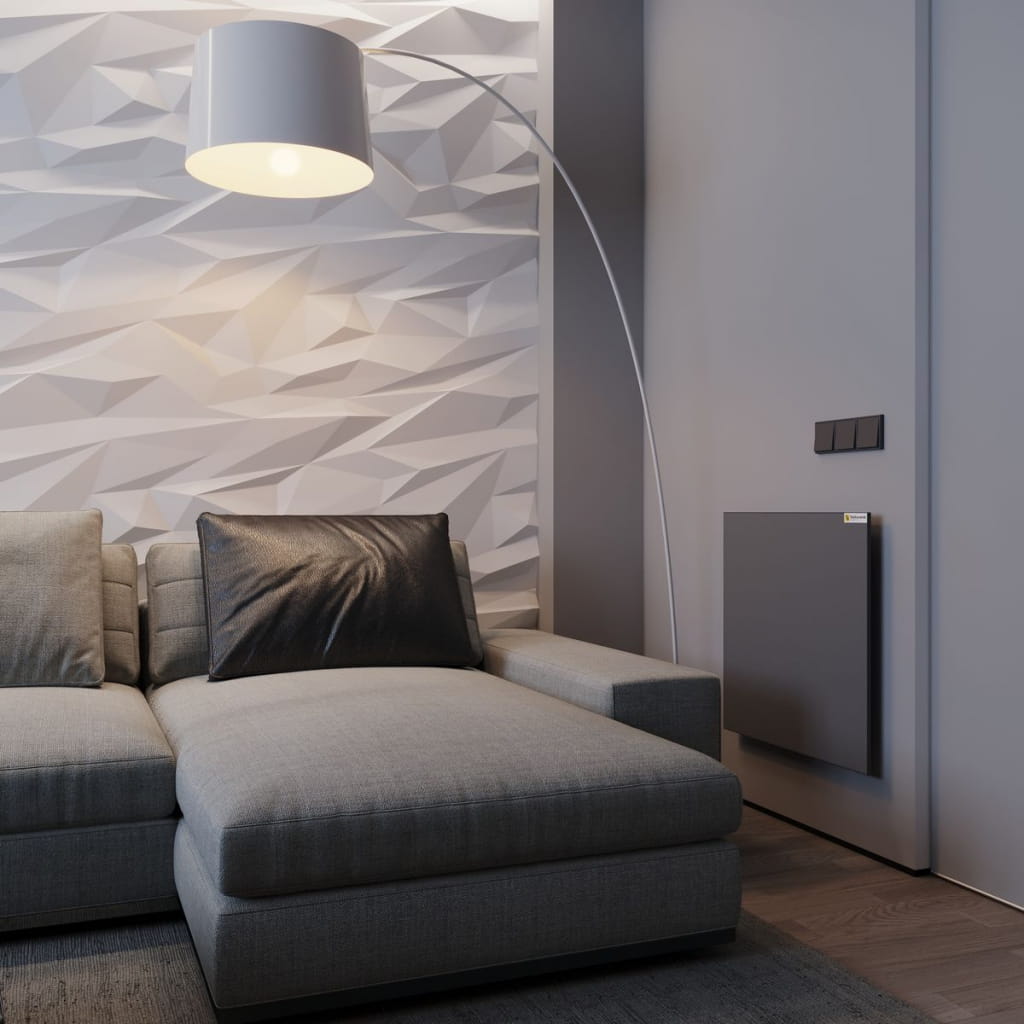

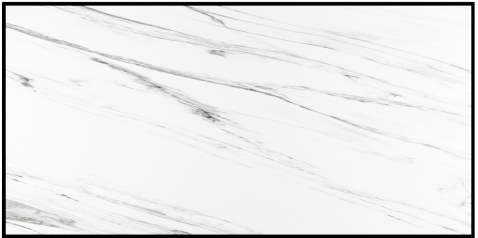

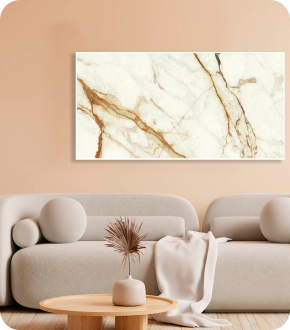

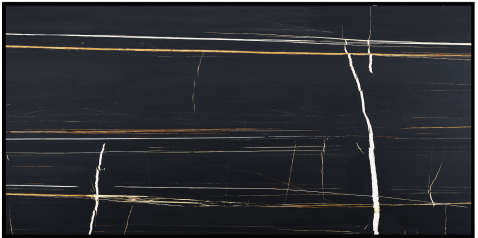

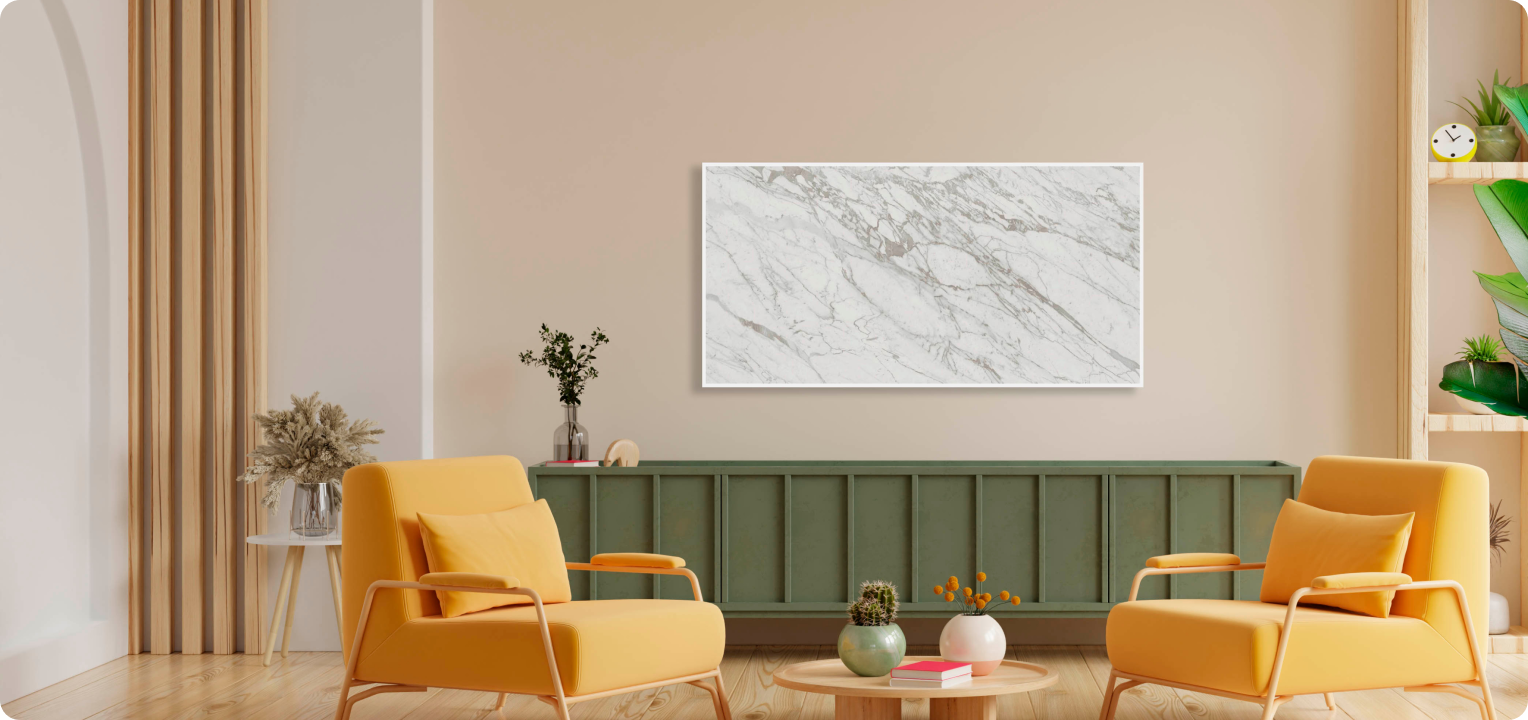

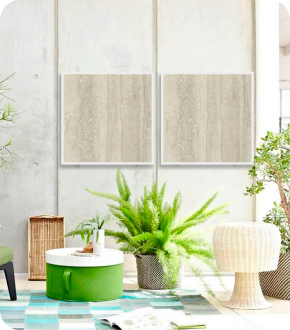

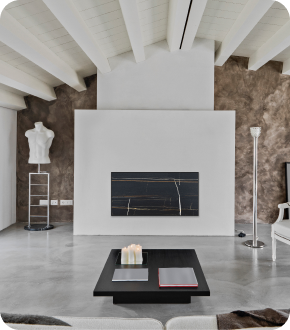

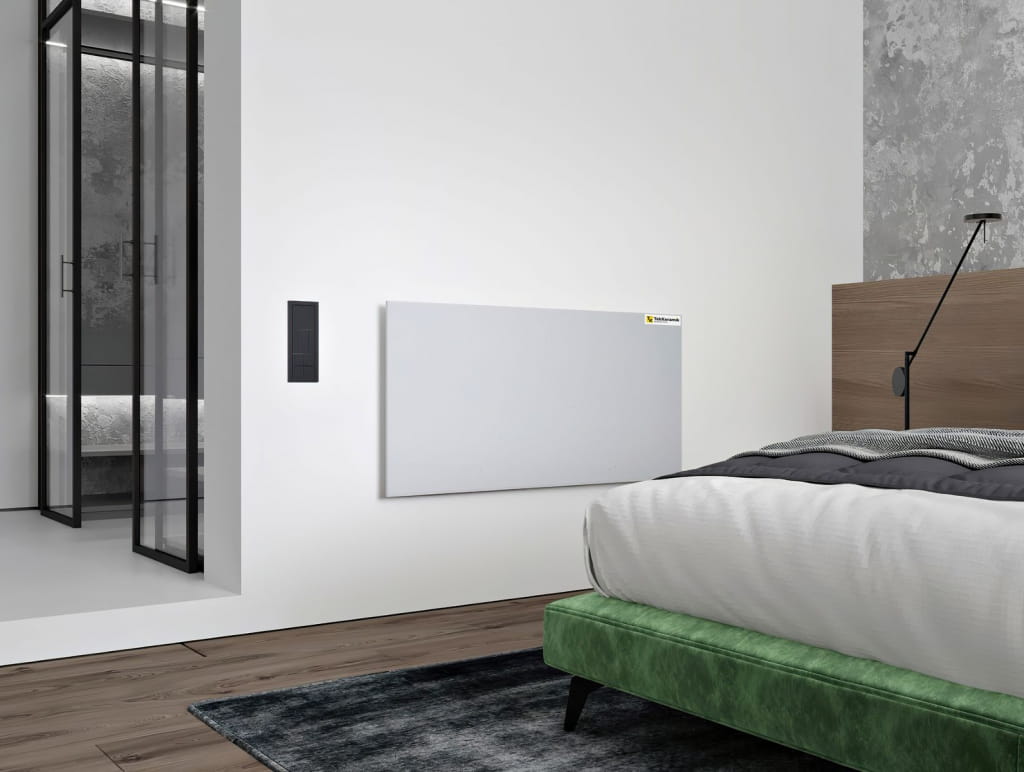

Безинерционная Энергосберегающая отопительная панель CALDOtech со сверхпрочной керамогранитной плитой.

Для определения необходимой мощности и количества конвекторов для помещений покупателя возможно тестирование до 2-х суток в домашних условиях покупателя.

Обогреватели CALDOtech являются безынерционными системами отопления. Они экономичны, просты в установке и эксплуатации.
В обогревателях CALDOtech в качестве нагревающего элемента используется уникальный графеново-полимерный состав. Он наносится на тыльную поверхность керамогранитной плиты и частично проникает в ее структуру, образуя непрерывную сеть токопроводящих углеродных нанотрубок, обладающих высоким коэффициентом теплоотдачи.
Углеродные нанотрубки, как основа новаторской технологии, позволяют обогревателям CALDOtech быть эффективнее, экономичнее и безопаснее приборов, в которых в качестве нагревающего элемента задействованы спирали, нити накала или металлические ленты.
CALDOtech дополняет инфракрасный и конвекционный обогрев инновационной технологией, позволяющей посылать колебательные импульсы молекулам углерода, присутствующим в воздухе любого помещения. Эти импульсы передаются безынерционно — то есть без потери энергии. Благодаря этому помещение разогревается более равномерно, что создает комфорт для человека и экономию для бюджета.
Скорость движения частиц и температура вещества взаимосвязаны: чем интенсивнее колебания молекул, тем выше температура вещества, и наоборот. Затухание колебаний по мере удаления от источника тепла — это и есть эффект инерции. Технологии отопления CALDOtech позволяют его минимизировать.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
— Сверхпрочная керамогранитная плита
— Запатентованный графеново-полимерный состав обеспечивает равномерный нагрев плиты и последующую безынерционную передачу тепла. Углеродные нанотрубки — передатчик тепла с высоким коэффициентом теплоотдачи.
— Обогреватели изготовлены в виде прямоугольных и квадратных панелей
— Металлический защитный корпус с кронштейнами для крепежа
ДИЗАЙН
— Стильные обогреватели CALDOtech не только создадут в помещении комфорт и тепло, но и станут изюминкой оформления интерьера. 9 базовых вариантов керамогранитных панелей — актуальная палитра цветов и текстур для дизайнерских решений. Эти цветовые решения в сочетании с элегантным тонким черным или белым корпусом отлично впишутся в любой современный интерьер. Возможно решение в индивидуальном дизайне, подобрав цвет керамогранита из более 600 вариантов.
— Возможность вертикального и горизонтального расположения
Максимальная температура поверхности обогревателя не превышает 85 °C
— Воздух не сушится
— Сокращается конвекционное движение пыли

Размер: 120х60х7 см (550 Вт), 120х30х7 см (300 Вт), 60х60х7 см (300 Вт)
Цвет — черный, белый
Гарантия 5 лет. Срок службы 25 лет.
Система запатентована, сертифицирована и соответствует международным стандартам качества.

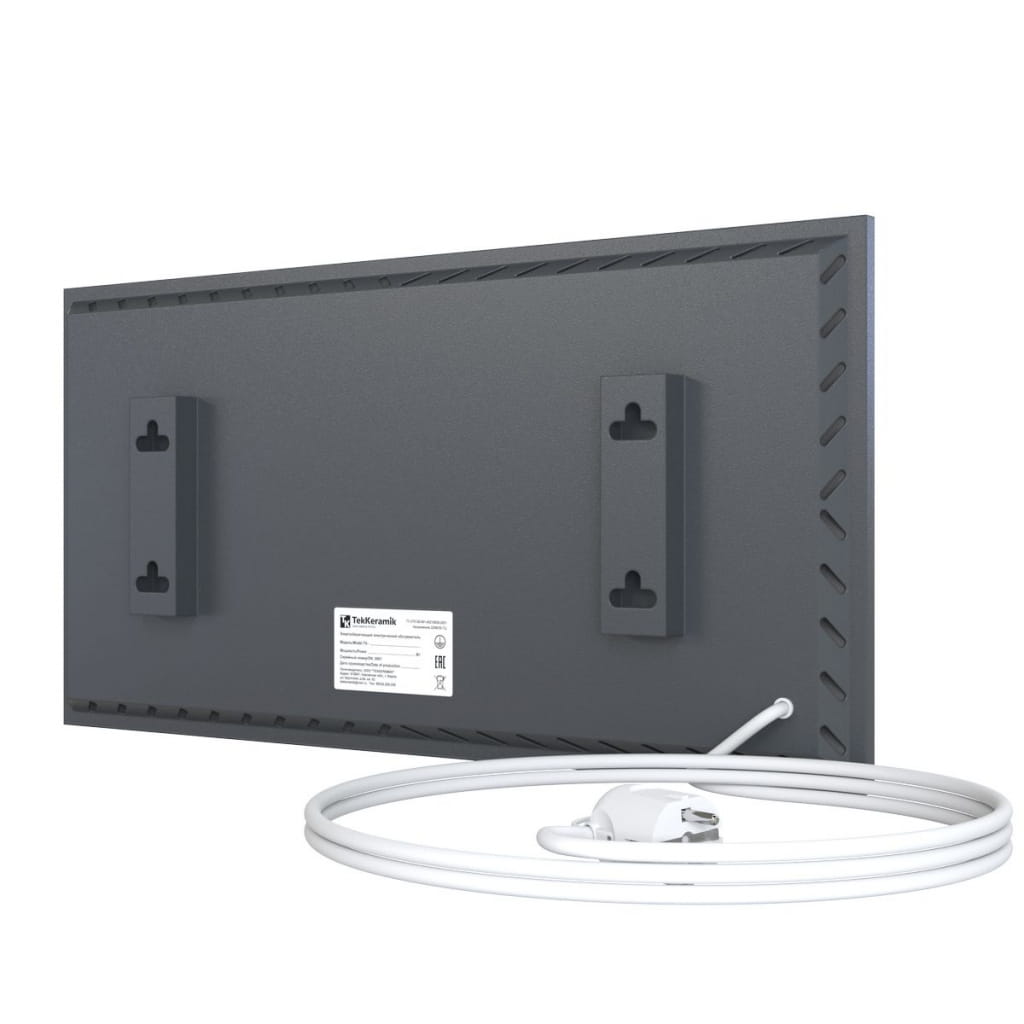

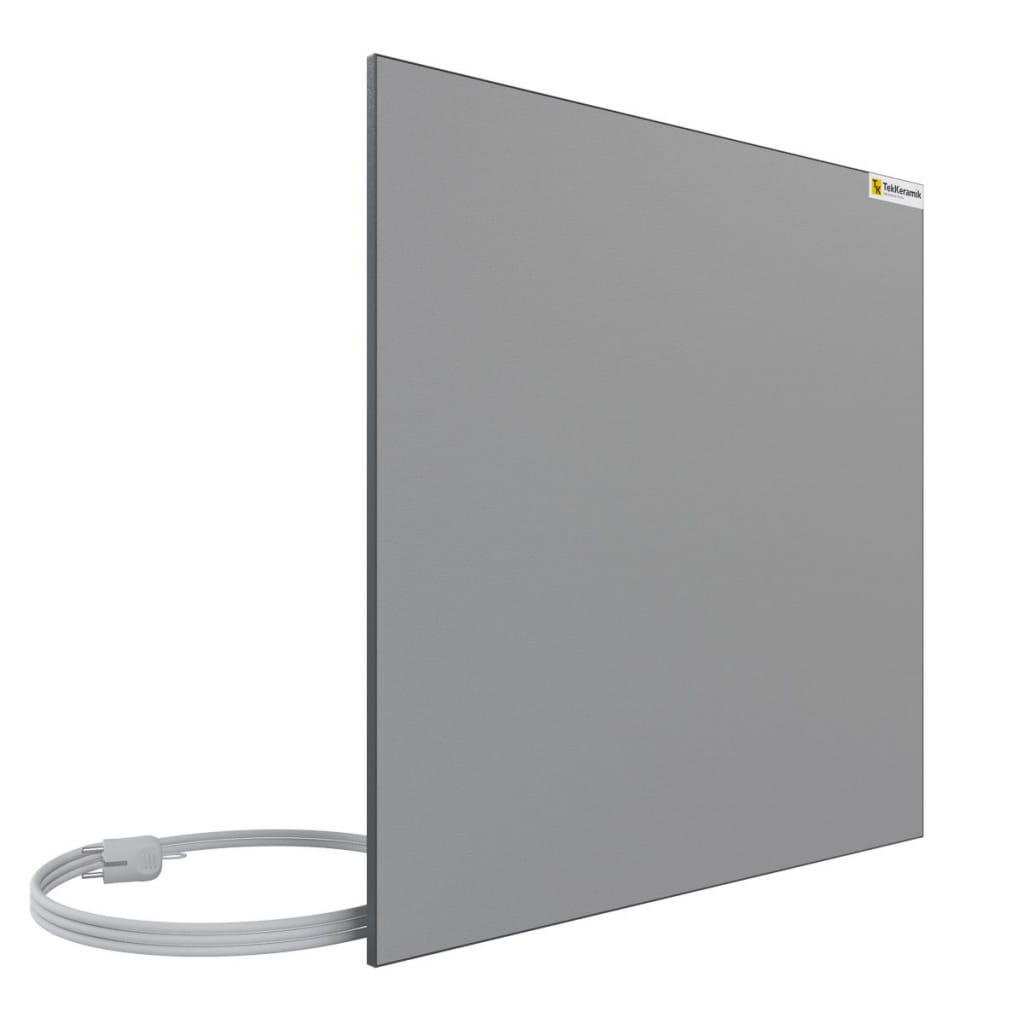

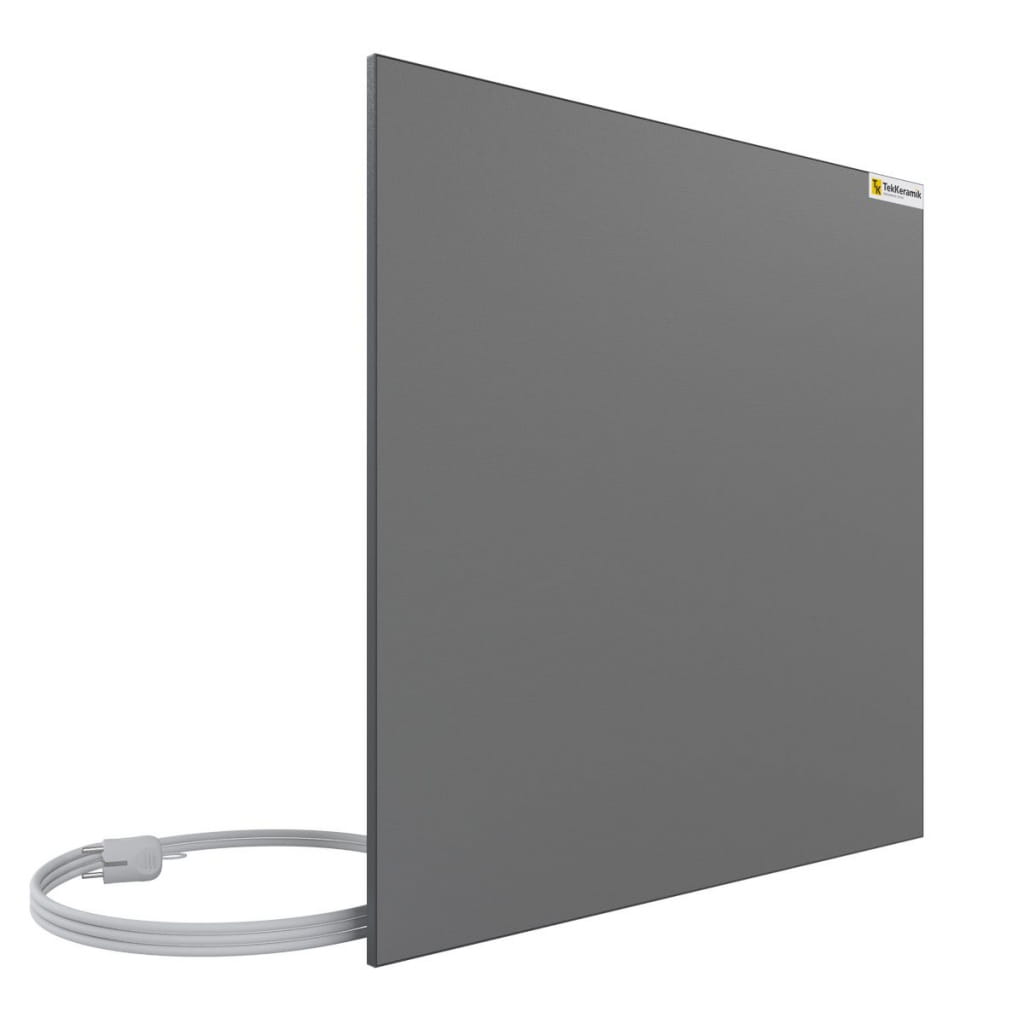

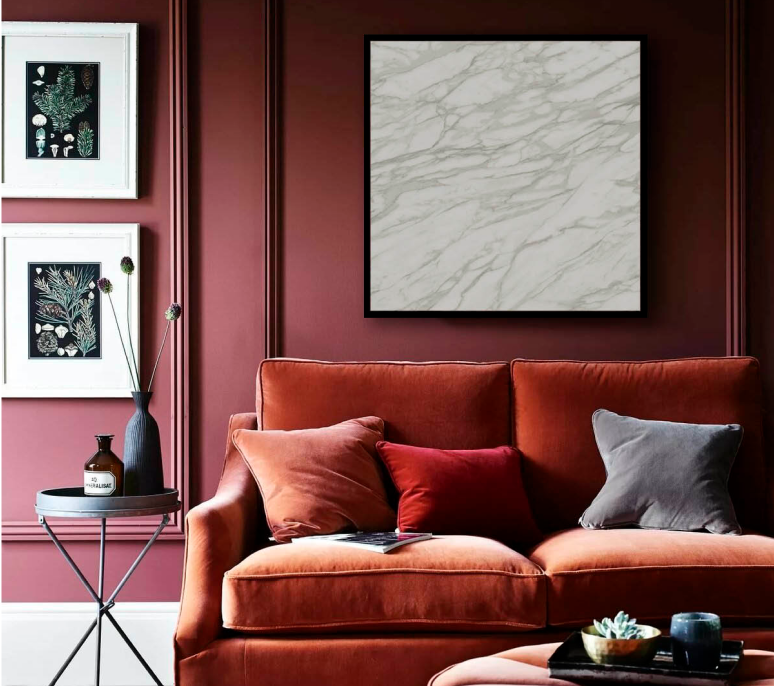

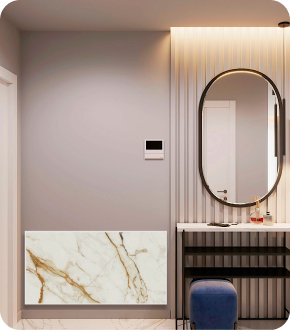

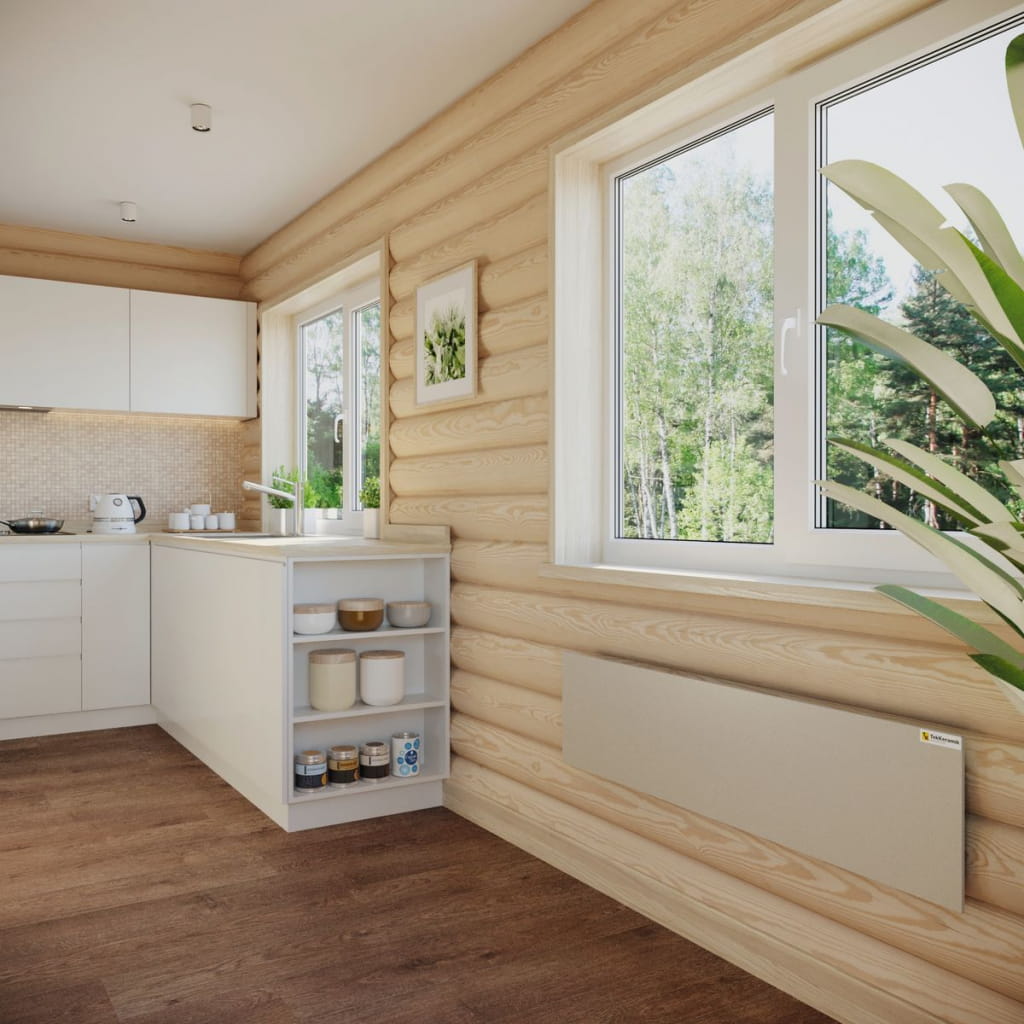

Конвектор керамический TekKeramik.

Для определения необходимой мощности и количества конвекторов для помещений покупателя возможно тестирование до 2-х суток в домашних условиях покупателя.

Основой электрообогревателя ТекКерамик служит цельная керамогранитная плита, в которую встроен нагревательный элемент. С обратной стороны расположен защитный кожух с конвекционными отверстиями для циркуляции воздуха.

В обогревателях ТекКерамик используется два вида обогрева: инфракрасный и конвекционный. Инфракрасный лучами обогревает вокруг предметы. При конвекционном снизу к обогревателю подходит холодный воздух, проходит через защитный кожух, нагревается и поднимается вверх.

Цвет: Темно-серый, Светло-серый, Бежевый

Размер: 60 x 30 x 4.5 см; 60 x 60 x 4.5 см; 120 x 30 x 4.5 см.

Мощность: 300 Вт; 400 Вт; 500 Вт; 600 Вт.

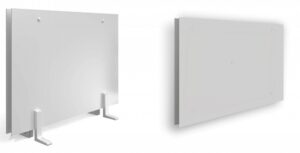

Конвектор электрический пленочный энергосберегающий РЭССИ

Для определения необходимой мощности и количества конвекторов для помещений покупателя возможно тестирование до 2-х суток в домашних условиях покупателя.

Резистивный электронагреватель (пленка) выполнен из металлической нити, вмонтированной в термостойкий пластик.

Высокая теплоотдача обеспечивается за счет большой площади нагревательной поверхности. При размере конвектора 800х580 мм в нем находится несколько пленок такого размера. Каждая нагревается до 70 градусов и площадь 2-х сторон всех пленок значительно превышает соответствующую в ТЭНовых той же мощности. Теплоотдача конвекцией, при прохождении воздуха снизу вверх, пропорциональна площади нагретой поверхности.

Температура нагревательного элемента не поднимается выше +70 градусов. Обогреватель не сушит воздух, не сжигает кислород. Прибор пожаробезопасен, имеет высокую степень защиты от поражения электрическим током. Прост в обслуживании, не боится перепадов напряжения, не требует присмотра при эксплуатации.
